Diyotlar - Doğrultucular - Tekil

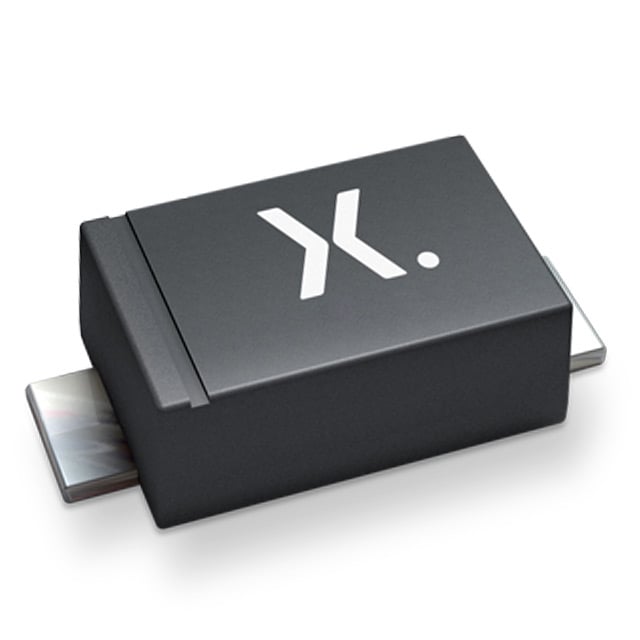

ES1DVRX
DIODE GEN PURP 200V 1A SOD123W
- Üretici
- Nexperia
- Paket/Kılıf
- SOD-123W
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- ES1DVRX
ES1DVRX Hakkında
ES1DVRX, Nexperia tarafından üretilen 200V 1A kapasiteli genel amaçlı fast recovery diyottur. SOD-123W yüzey montaj paketinde sunulan bu bileşen, düşük ters kurtarma süresi (25 ns) ve hızlı anahtarlama özellikleri ile güç kaynakları, AC-DC dönüştürücüler, inverterler ve high frequency anahtarlamalı devreler gibi uygulamalarda kullanılır. 150°C maksimum junction sıcaklığında çalışabilir. 200V ters gerilim derecelendirmesi ve 875 mV maksimum forward gerilim ile karakterizedir. Lütfen bu parça obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 20pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 200 nA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | SOD-123W |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 25 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-123W |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 875 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
