Diyotlar - Doğrultucular - Tekil

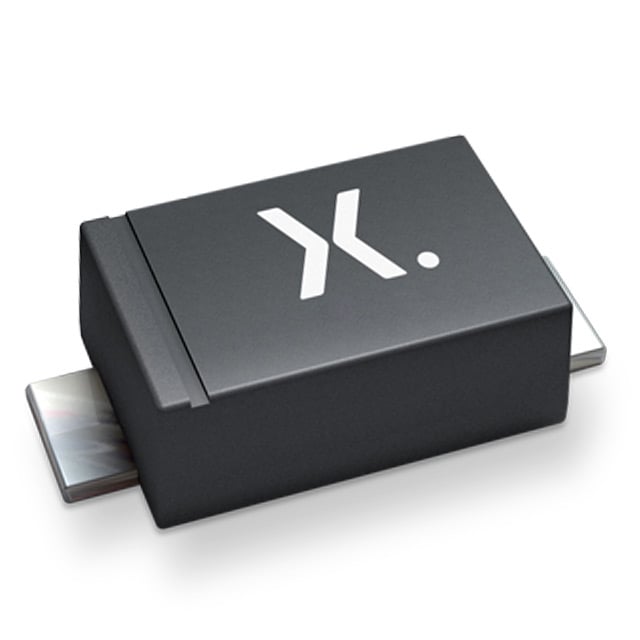

ES1DRX
DIODE GEN PURP 200V 1A SOD123W
- Üretici
- Nexperia
- Paket/Kılıf
- SOD-123W
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- ES1DRX
ES1DRX Hakkında
ES1DRX, Nexperia tarafından üretilen genel amaçlı doğrultma diyodudur. 200V ters gerilim ve 1A ortalama doğrultulmuş akım kapasitesine sahiptir. Fast recovery özelliği ile 25 ns reverse recovery time sunan bu bileşen, anahtarlama devrelerinde ve düşük frekans uygulamalarında kullanılır. SOD-123W paket tipi ile yüzey montajı yapılabilen diyot, -55°C ile 150°C arasında çalışabilir. 930 mV maksimum forward voltage (1A'da) ve 200nA ters sızıntı akımı özellikleri ile güç kaynakları, invertör devreleri ve AC/DC dönüştürücülerde yer alır. Not: Bu ürün üretimi sonlandırılmış (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 17pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 200 nA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SOD-123W |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 25 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-123W |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 930 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
