Diyotlar - Doğrultucular - Tekil

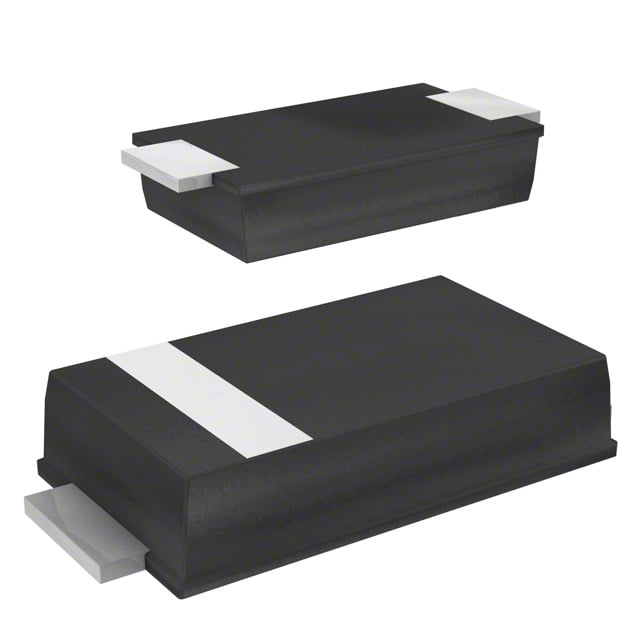

ES1DAF
DIODE GEN PURP 200V 1A DO214AD
- Üretici
- onsemi
- Paket/Kılıf
- SMAF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- ES1DAF
ES1DAF Hakkında
ES1DAF, onsemi tarafından üretilen genel amaçlı doğrultucu diyottur. 200V ters gerilim, 1A ortalama doğrultulmuş akım kapasitesiyle tasarlanmıştır. Fast recovery diyot olarak sınıflandırılır ve 34 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılabilir. Surface mount DO-214AD (SMAF) paketinde sunulur. 950mV maksimum forward gerilimi ve 1µA ters sızıntı akımı ile AC-DC dönüştürücüler, güç kaynakları, LED sürücüleri ve düşük güçlü doğrultma uygulamalarında yaygın olarak kullanılır. -55°C ile 150°C arasında çalışan temperature range'i endüstriyel ve geniş sıcaklık aralığı uygulamalarına uygunluğunu gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-214AD, SMAF |
| Part Status | Active |
| Reverse Recovery Time (trr) | 34 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-214AD (SMAF) |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 950 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
