Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
EMG2DXV5T5G

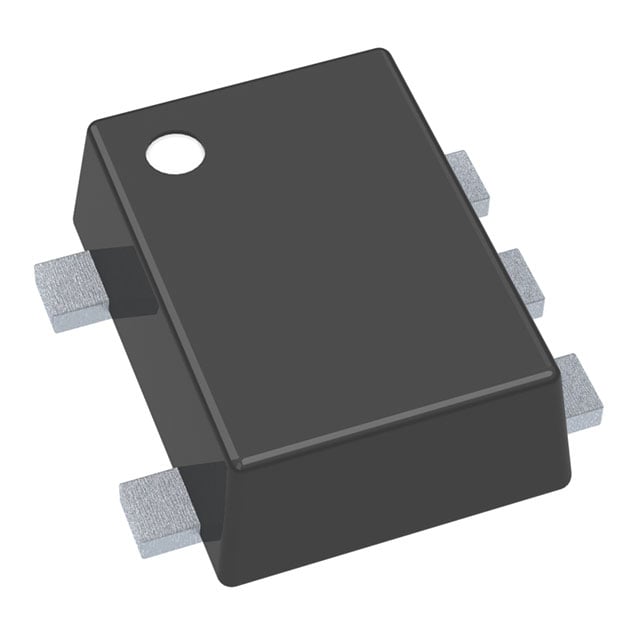

TRANS PREBIAS 2NPN 50V SOT553
EMG2DXV5T5G Hakkında
EMG2DXV5T5G, onsemi tarafından üretilen ön beslemeli (pre-biased) dual NPN transistör dizisidir. SOT-553 yüzey montaj paketinde sunulan bu bileşen, içeride iki NPN transistörü ve entegre baz dirençlerini (47kΩ) barındırır. Maksimum 50V Vce ve 100mA kolektor akımı ile tasarlanan bileşen, 230mW güç dağıtımı kapasitesine sahiptir. DC akım kazancı (hFE) 5mA, 10V koşullarında minimum 80'dir. Ön beslemeli yapısı sayesinde harici baz dirençlerine gerek kalmadan hızlı ve güvenilir anahtarlama işlemi sağlar. Düşük kolektor cutoff akımı (500nA max) ile beklem durumlarında minimal güç kaybı oluşturur. Lojik seviyeleri sürülen anahtarlama uygulamaları, impuls şekillendirme devreler ve genel amaçlı transistor uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-553 |
| Part Status | Active |
| Power - Max | 230mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SOT-553 |
| Transistor Type | 2 NPN - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
