EMG2DXV5T5

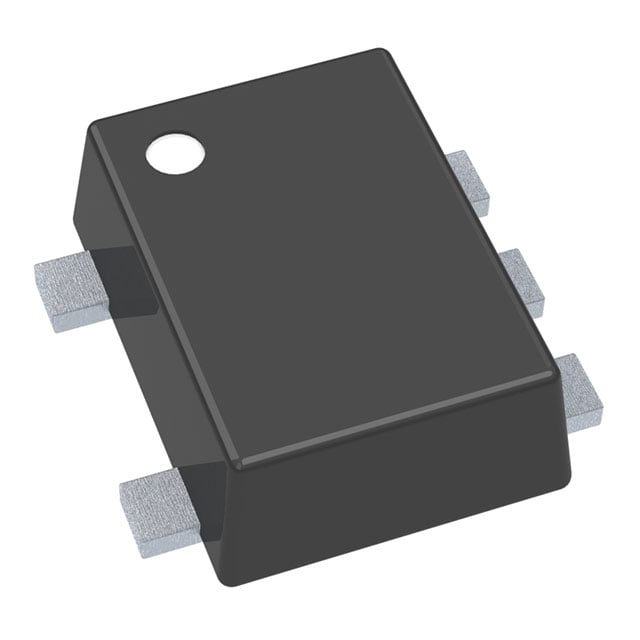

TRANS 2NPN PREBIAS 0.23W SOT553
EMG2DXV5T5 Hakkında
EMG2DXV5T5, onsemi tarafından üretilen dual NPN ön beslemeli transistör dizisidir. SOT-553 yüzey montajı paketinde sunulan bu bileşen, 100mA maksimum collector akımı ve 50V collector-emitter bozulma voltajı ile çalışabilir. Her transistör üzerine entegre 47kΩ base ve emitter-base dirençleriyle ön yüklü tasarlanmıştır. 230mW maksimum güç derecelendirmesi ve 250mV saturasyon voltajı ile anahtarlama ve amplifikasyon uygulamalarında kullanılır. Düşük güç tüketimi ve kompakt boyutları nedeniyle bilgisayar çevre birimleri, tüketici elektroniği ve endüstriyel kontrol devrelerinde yer alır. Not: Bu ürün artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-553 |
| Part Status | Obsolete |
| Power - Max | 230mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SOT-553 |
| Transistor Type | 2 NPN - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
