Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

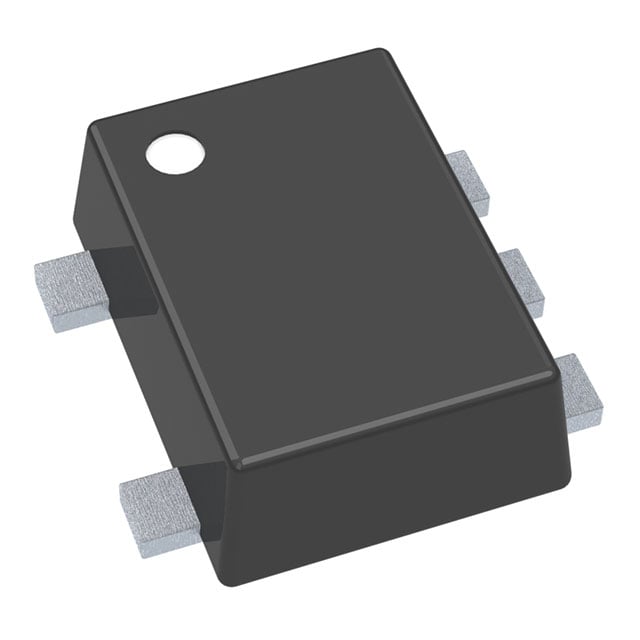

EMG2DXV5T1
TRANS 2NPN PREBIAS 0.23W SOT553
EMG2DXV5T1 Hakkında
EMG2DXV5T1, onsemi tarafından üretilen dual NPN ön beslemeli transistör dizisidir. SOT-553 yüzey montajlı paket içinde iki adet NPN transistöre sahiptir. Her transistör 47kOhms base ve 47kOhms emitter-base dirençleri ile ön beslemeli konfigürasyonda tasarlanmıştır. Maksimum 100mA kolektör akımı, 50V kolektör-emitter durdurma gerilimi ve 80'lik minimum DC akım kazancı (hFE) ile çalışabilir. 230mW maksimum güç tüketimine sahip bu bileşen, sinyal anahtarlama uygulamaları, yüksek frekans devreler ve darbe genişlik modülasyon (PWM) sistemlerinde kullanılabilir. Ön beslemeli yapısı sayesinde base akımı kontrol devresine ihtiyaç duymadan sabit karakteristikler sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-553 |
| Part Status | Obsolete |
| Power - Max | 230mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SOT-553 |
| Transistor Type | 2 NPN - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
