Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

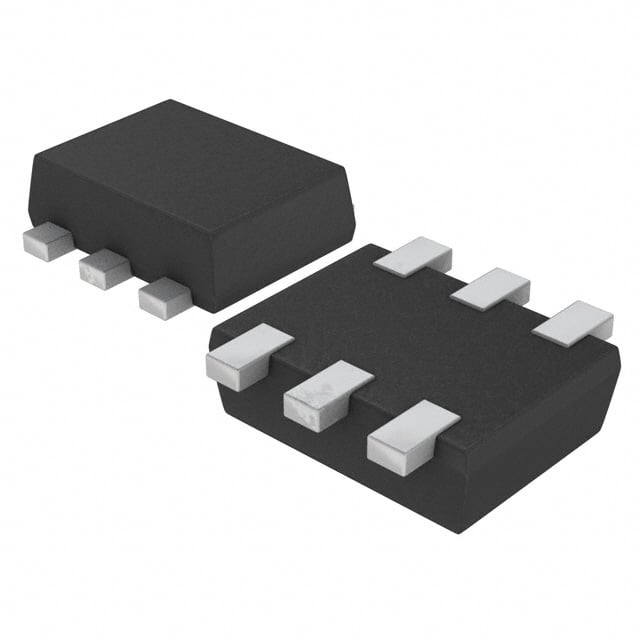

EMF5T2R
TRANS NPN PREBIAS/PNP 0.15W EMT6
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- EMF5T2R
EMF5T2R Hakkında
EMF5T2R, ROHM Semiconductor tarafından üretilen ön beslemeli (pre-biased) transistör dizisidir. Bir NPN ve bir PNP transistörden oluşan bu komponent, entegre 47kΩ base ve emitter-base dirençleriyle donatılmıştır. SOT-563 ve SOT-666 yüzey montaj paketlerinde sunulan bu bileşen, 150mW güç tüketimi ve 250-260MHz geçiş frekansıyla karakterize edilir. 100mA-500mA toplayıcı akımı, 50V/12V kapıştırma gerilimi ve maksimum 300mV saturasyon gerilimi ile sinyal anahtarlaması ve lojik kart uygulamalarında kullanılır. Düşük güç tüketimi ve ön bias dirençleri sayesinde tasarım basitleştirmesi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 500mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 68 @ 5mA, 5V / 270 @ 10mA, 2V |
| Frequency - Transition | 250MHz, 260MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Active |
| Power - Max | 150mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | EMT6 |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA / 250mV @ 10mA, 200mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 12V |
