Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

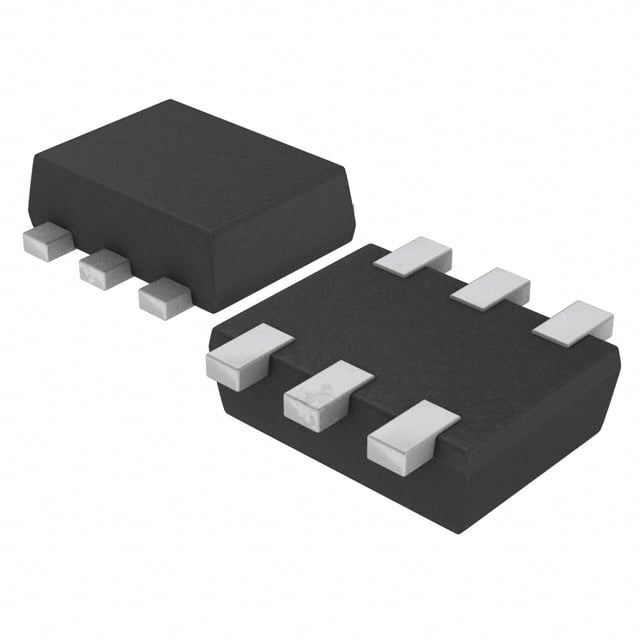

EMD38T2R
PNP+NPN DIGITAL TRANSISTOR (WITH
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- EMD38T2R
EMD38T2R Hakkında
EMD38T2R, ROHM Semiconductor tarafından üretilen entegre ön beslemeli dijital transistör çiftidir. Tek bir paketin içinde 1 adet PNP ve 1 adet NPN transistör bulunmaktadır. Bir tarafında 1kΩ base direnci, diğer tarafında ise 47kΩ ve 10kΩ emitter base dirençleri entegre olarak tasarlanmıştır. 100mA maksimum collector akımı ve 250MHz transition frequency ile dijital anahtarlama uygulamalarında kullanılmaya uygundur. 50V collector-emitter breakdown voltajı ve 150mW maksimum güç derecelendirmesi ile logic devreleri, inverter devreleri ve hızlı anahtarlama uygulamalarında yaygın olarak tercih edilir. SOT-563 ve SOT-666 yüzey montajlı paketlerde sunulmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 68 @ 5mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Active |
| Power - Max | 150mW |
| Resistor - Base (R1) | 1kOhms |
| Resistor - Emitter Base (R2) | 47kOhms, 10kOhms |
| Supplier Device Package | EMT6 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA, 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
