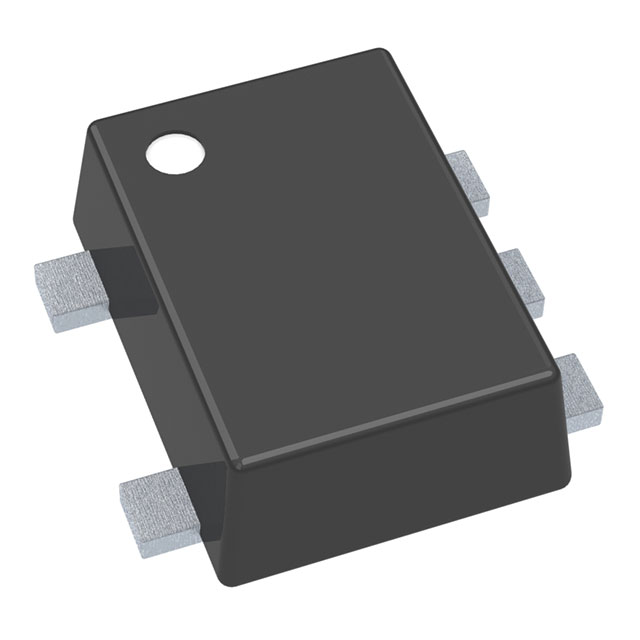

EMC5DXV5T1G
TRANS PREBIAS NPN/PNP 50V SOT553
EMC5DXV5T1G Hakkında
EMC5DXV5T1G, onsemi tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Bir adet NPN ve bir adet PNP transistörden oluşan bu komponent, SOT-553 yüzey montaj paketinde sunulmaktadır. 50V collector-emitter breakdown voltajı ve 100mA maksimum collector akımı ile düşük güç uygulamalarında kullanılır. İntegre base ve emitter dirençleri sayesinde harici biyaslandırma komponentlerine ihtiyaç duymadan doğrudan kullanılabilir. Maksimum 500mW güç tüketimi ile, anahtarlama devrelerinde, lojik seviye dönüştürücülerde, sinyal işleme ve amplifikasyon uygulamalarında tercih edilir. 250mV VCE(sat) değeri ile düşük doyum voltajı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V / 20 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-553 |
| Part Status | Active |
| Power - Max | 500mW |
| Resistor - Base (R1) | 47kOhms, 4.7kOhms |
| Resistor - Emitter Base (R2) | 47kOhms, 10kOhms |
| Supplier Device Package | SOT-553 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
