Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

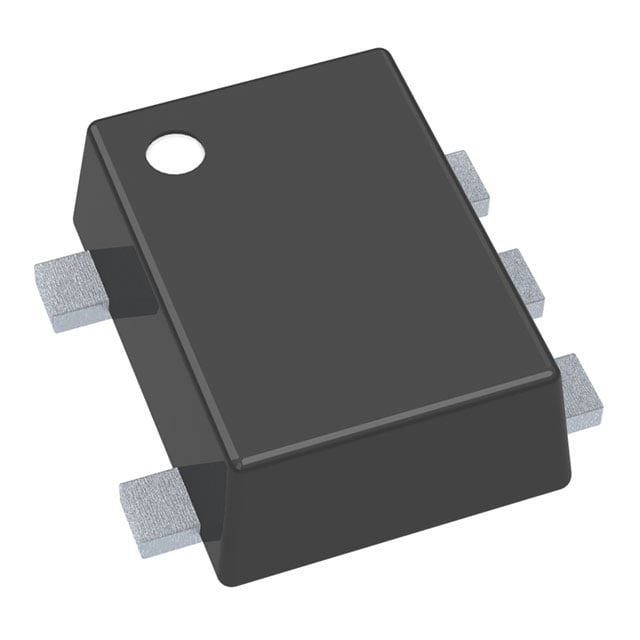

EMC5DXV5T1
TRANS PREBIAS NPN/PNP SOT553
EMC5DXV5T1 Hakkında
EMC5DXV5T1, onsemi tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Bir NPN ve bir PNP transistörü içeren bu bileşen, SOT-553 yüzey monte paketi ile sunulmaktadır. Maksimum 100mA kollektör akımı ve 50V CE kırılma gerilimi ile çalışabilir. 500mW güç dağıtma kapasitesi bulunmaktadır. Entegre baz dirençleri (NPN için 47kΩ ve 4.7kΩ, PNP için 47kΩ ve 10kΩ) sayesinde harici bileşen gereksinimi azaltılmıştır. Sinyal anahtarlaması, lojik seviyeleri sürme ve genel amaçlı anahtarlama uygulamalarında kullanılır. Yüksek entegrasyon yoğunluğu gerektiren taşınabilir cihazlar ve endüstriyel elektronik devrelerinde yer bulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V / 20 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-553 |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Resistor - Base (R1) | 47kOhms, 4.7kOhms |
| Resistor - Emitter Base (R2) | 47kOhms, 10kOhms |
| Supplier Device Package | SOT-553 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
