Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

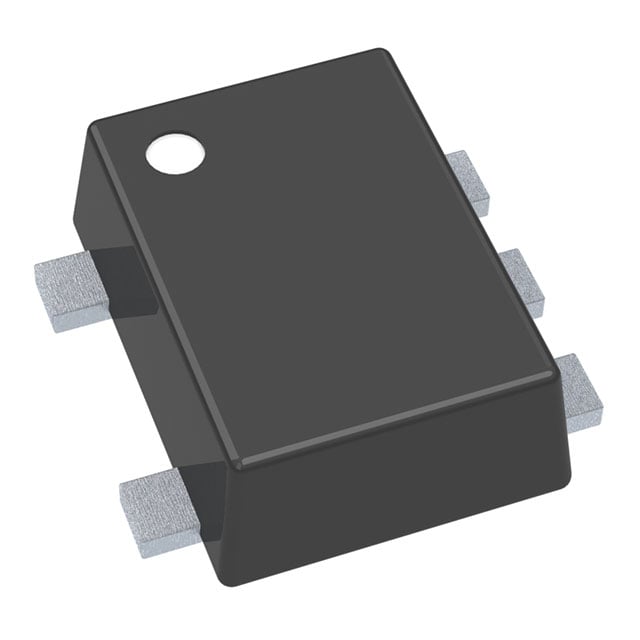

EMC4DXV5T1G
TRANS PREBIAS NPN/PNP 50V SOT553
EMC4DXV5T1G Hakkında
EMC4DXV5T1G, onsemi tarafından üretilen dual ön beslemeli (pre-biased) transistör dizisidir. Tek bir SOT-553 paket içinde 1 adet NPN ve 1 adet PNP transistörü barındırır. Her transistöre entegre edilmiş baz direnç ağı sayesinde harici ön beslemeli direnç gereksinimi ortadan kalkar. 100mA maksimum kolektör akımı, 50V yüksek gerilim dayanımı ve 500mW güç harcama kapasitesiyle genel amaçlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. Elektronik devrelerde darbe şekillendirme, arayüz devrelerinde lojik seviyeleme ve kontrol sinyali işlemede yaygın olarak uygulanır. Yüzey montaj tipi nedeniyle kompakt PCB tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-553 |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Resistor - Base (R1) | 47kOhms, 10kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SOT-553 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
