Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

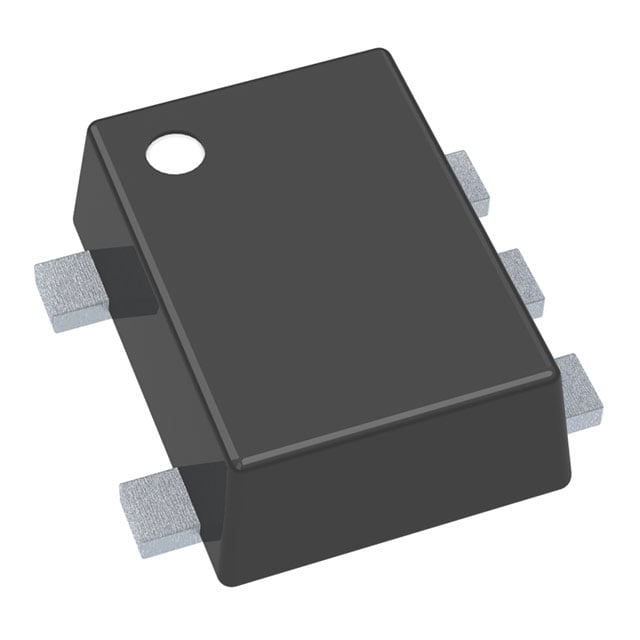

EMC2DXV5T1G
TRANS PREBIAS NPN/PNP 50V SOT553
EMC2DXV5T1G Hakkında
EMC2DXV5T1G, onsemi tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Bir NPN ve bir PNP transistörden oluşan bu komponent, SOT-553 yüzey montaj paketinde sunulmaktadır. 50V collector-emitter breakdown voltajı ve 100mA maksimum collector akımı ile çalışır. Her transistör, base bölgesinde entegre 22kΩ direnç ve emitter-base bölgesinde 22kΩ direnç içerir. 500mW maksimum güç dağıtım kapasitesine sahiptir. Ön beslemeli yapısı sayesinde ekstra biasing devreleri gerektirmeden doğrudan kullanılabilir. Anahtarlama uygulamaları, sinyal kademesi buffering ve mantık seviye kaydırma devrelerinde kullanılır. Active status ile üretilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-553 |
| Part Status | Active |
| Power - Max | 500mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | SOT-553 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
