Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
EMC2DXV5T1

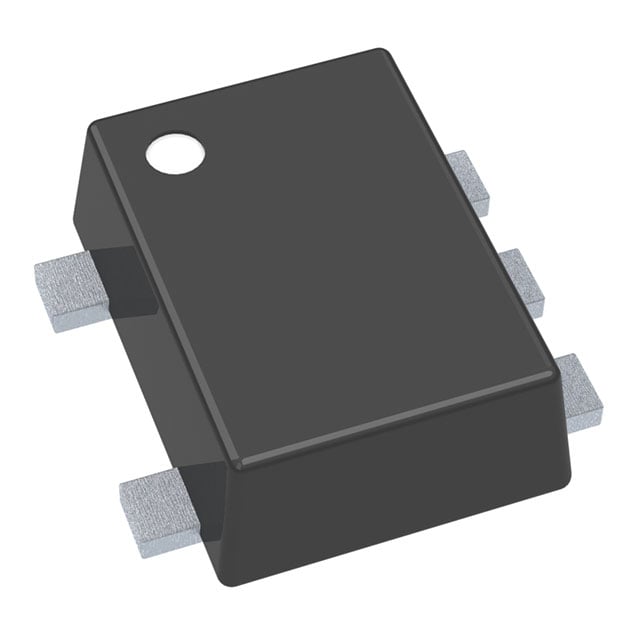

TRANS PREBIAS NPN/PNP SOT553
EMC2DXV5T1 Hakkında
EMC2DXV5T1, onsemi tarafından üretilen dual ön beslemeli (pre-biased) transistör dizisidir. Bir NPN ve bir PNP transistörden oluşan bu bileşen, SOT-553 yüzey montaj paketinde sunulmaktadır. Her transistör entegre baz dirençleri (R1 ve R2 olarak 22kΩ) ile önceden yapılandırılmıştır. Maksimum 100mA kolektör akımı, 50V kolektör-emitter breakdown voltajı ve 500mW güç derecelendirmesi ile genel amaçlı anahtarlama ve mantık uygulamalarında kullanılır. DC akım kazancı minimum 60 (5mA, 10V şartlarında) olup, 250mV doyma voltajı (300µA base, 10mA collector akımında) ile hızlı anahtarlama performansı sağlar. Ses amplifikatörleri, sinyal işleme devreleri ve voltaj düzenleyiciler gibi uygulamalarda tercih edilir. Not: Bu ürün obsolete (üretimi durdurulmuş) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-553 |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | SOT-553 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
