Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

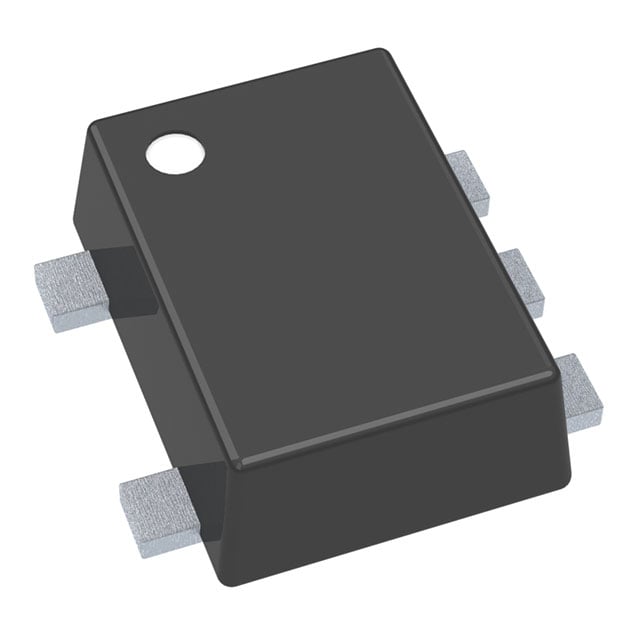

EMA6DXV5T5G
TRANS 2PNP PREBIAS 0.23W SOT553
EMA6DXV5T5G Hakkında
EMA6DXV5T5G, onsemi tarafından üretilen dual PNP ön beslemeli transistör dizisidir. SOT-553 yüzey montaj paketi içinde sunulan bu bileşen, 100mA maksimum collector akımı ve 50V breakdown voltajı ile çalışır. 47kOhm taban direnci ile entegre edilen bileşen, 160 minimum DC current gain (hFE) değerine sahiptir. Maksimum 230mW güç tüketimi ile düşük güç uygulamalarında tercih edilir. Pre-biased yapısı sayesinde sürücü devreleri, anahtarlama uygulamaları ve sinyal işleme devrelerinde kullanılabilir. Özellikle portable cihazlar, sensör arayüzleri ve logic seviye dönüşüm uygulamalarında faydalıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-553 |
| Part Status | Obsolete |
| Power - Max | 230mW |
| Resistor - Base (R1) | 47kOhms |
| Supplier Device Package | SOT-553 |
| Transistor Type | 2 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
