Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

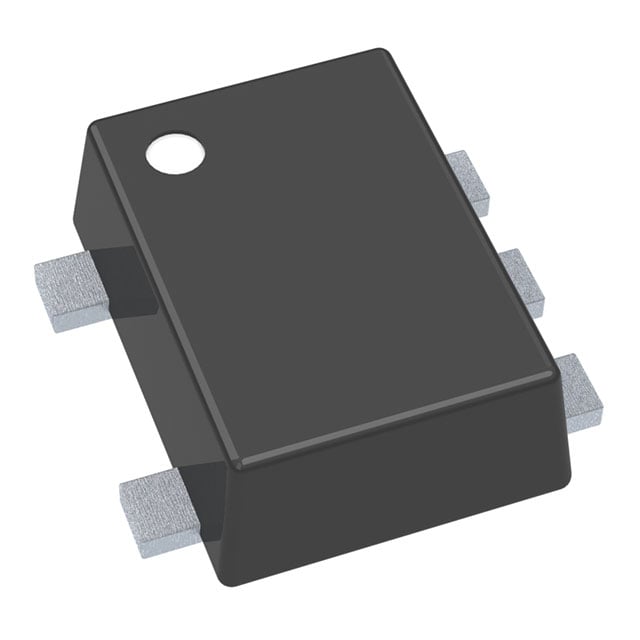

EMA6DXV5T1G
TRANS 2PNP PREBIAS 0.23W SOT553
EMA6DXV5T1G Hakkında
EMA6DXV5T1G, onsemi tarafından üretilen çift PNP ön beslemeli transistör dizisidir. SOT-553 yüzey montajlı paketle sunulan bu komponent, entegre 47kOhms base direnci içerir. Maksimum 100mA kolektör akımı, 230mW güç yönetimi kapasitesi ve 50V çökertme gerilimi ile, düşük sinyalli anahtarlama ve amplifikasyon uygulamalarında kullanılır. Ön beslemeli yapısı sayesinde düşük giriş işaret seviyelerinde yanıt vermesine olanak tanır. 160 minimum DC akım kazancı (@5mA, 10V) ile impedans uyumu sağlar. Kompakt boyutu ve dual konfigürasyonu, portatif cihazlar, sensör arayüzleri ve ses işleme devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-553 |
| Part Status | Obsolete |
| Power - Max | 230mW |
| Resistor - Base (R1) | 47kOhms |
| Supplier Device Package | SOT-553 |
| Transistor Type | 2 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
