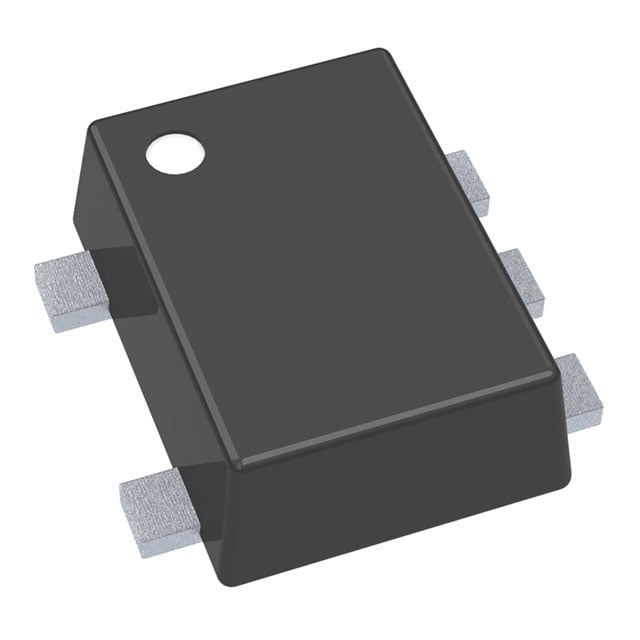

Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
EMA6DXV5T1
TRANS 2PNP PREBIAS 0.23W SOT553
EMA6DXV5T1 Hakkında
EMA6DXV5T1, onsemi tarafından üretilen dual PNP ön beslemeli transistör dizisidir. SOT-553 SMD paketinde sunulan bu bileşen, 100mA maksimum kollektör akımı ve 50V breakdown voltajı ile çalışır. Entegre 47kΩ baz direnci sayesinde ön beslemeli (pre-biased) yapıda tasarlanmıştır. 230mW maksimum güç tüketimi ve 160 minimum DC akım kazancı (hFE) ile voltaj amplifikasyonu, akım kontrolü ve anahtarlama uygulamalarında kullanılabilir. Kompakt SMD yapısı tüketici elektroniği, endüstriyel kontrol ve oto-motiv uygulamalarında yer tasarrufu sağlar. Üretim durumu: Discontinued (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-553 |
| Part Status | Obsolete |
| Power - Max | 230mW |
| Resistor - Base (R1) | 47kOhms |
| Supplier Device Package | SOT-553 |
| Transistor Type | 2 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
