Diyotlar - Doğrultucular - Tekil
EK 04V1

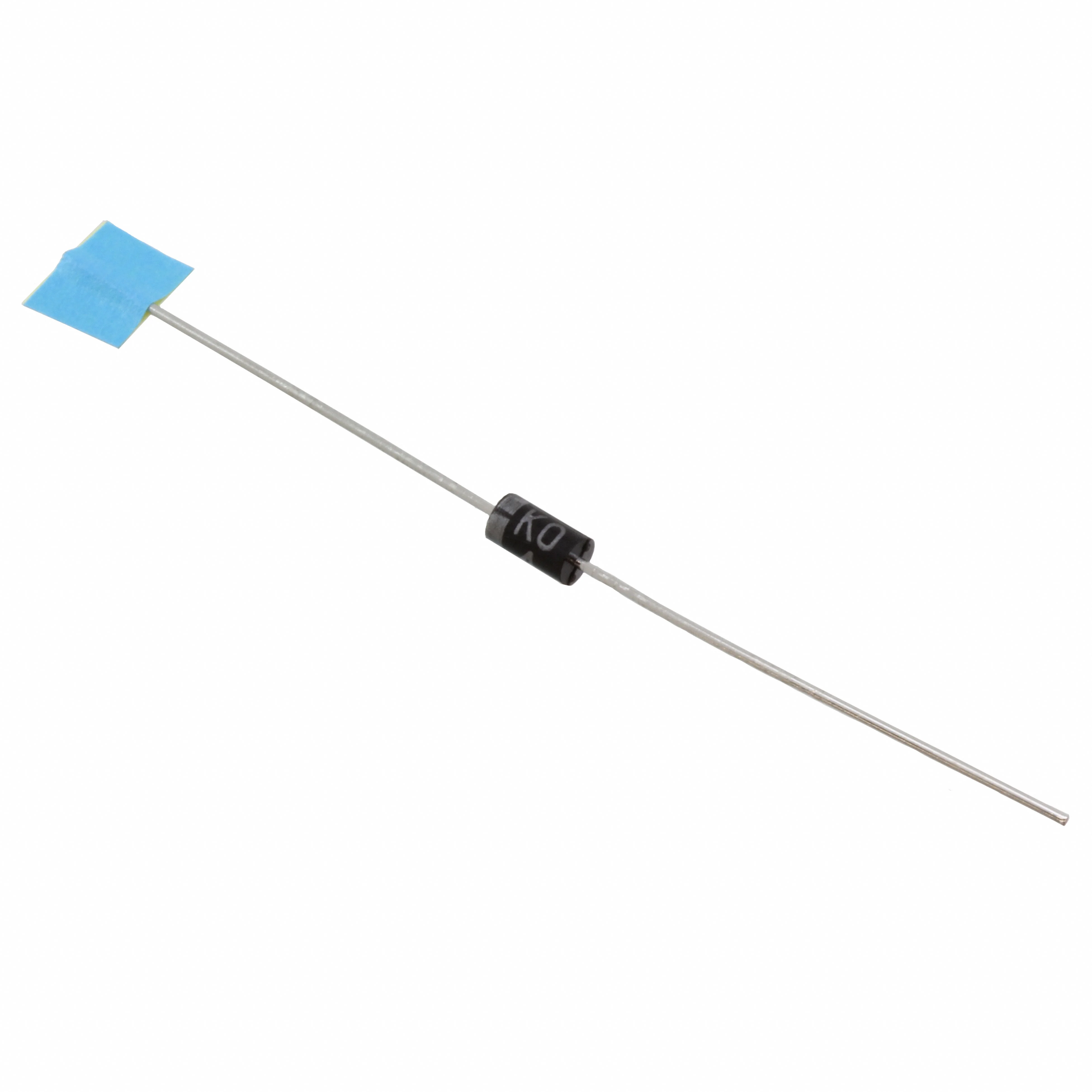

DIODE SCHOTTKY 40V 1A AXIAL
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- EK 04V1
EK 04V1 Hakkında
EK 04V1, Sanken Electric tarafından üretilen 40V/1A Schottky doğrultucu diyottur. Axial paket tipinde Through Hole monte edilen bu bileşen, hızlı dönüş süresine (fast recovery) sahiptir. Maksimum forward voltajı 550mV @ 1A ve reverse leakage akımı 40V'da 5mA'dir. -40°C ile 150°C arası çalışma sıcaklığına uygun olan bu diyot, güç kaynakları, anahtarlama devreleri ve AC-DC dönüştürücülerde kullanılmaktadır. Schottky tipinin düşük ön voltajı sayesinde verimli doğrultma işlemi sağlar. Bileşen üretimi sonlandırıldığından (obsolete) stok kontrol edilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 mA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | Axial |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
