Diyotlar - Doğrultucular - Tekil

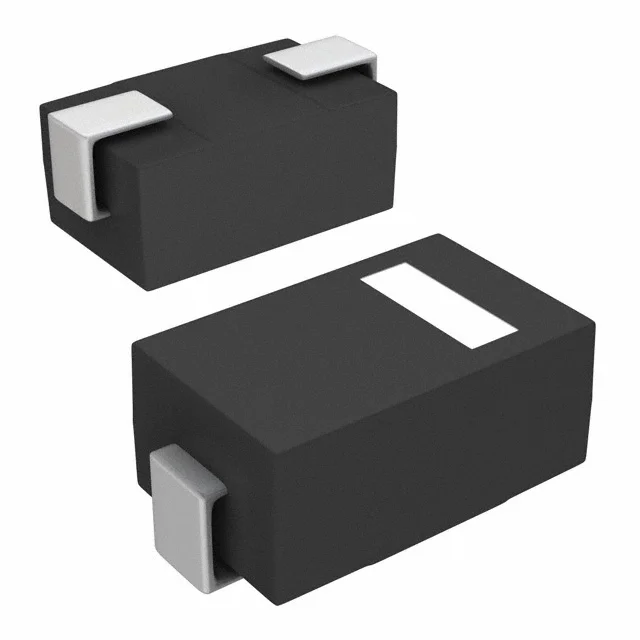

EGF1A-E3/67A
DIODE GEN PURP 50V 1A DO214BA
- Üretici
- Vishay
- Paket/Kılıf
- DO-214BA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- EGF1A
EGF1A-E3/67A Hakkında
Vishay EGF1A-E3/67A, 50V 1A kapasiteli genel amaçlı fast recovery diyotudur. DO-214BA yüzey monte paketi ile kompakt tasarımlar için uygundur. 50 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. -65°C ile +175°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar. Switch mode power supplies (SMPS), LED sürücüleri ve güç dönüştürme devrelerinde yaygın olarak tercih edilir. 1V forward voltage ve 5 µA reverse leakage akımı karakteristikleri ile verimli doğrultma işlevi gerçekleştirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-214BA |
| Part Status | Active |
| Reverse Recovery Time (trr) | 50 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-214BA (GF1) |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
