Transistörler - FET, MOSFET - Diziler

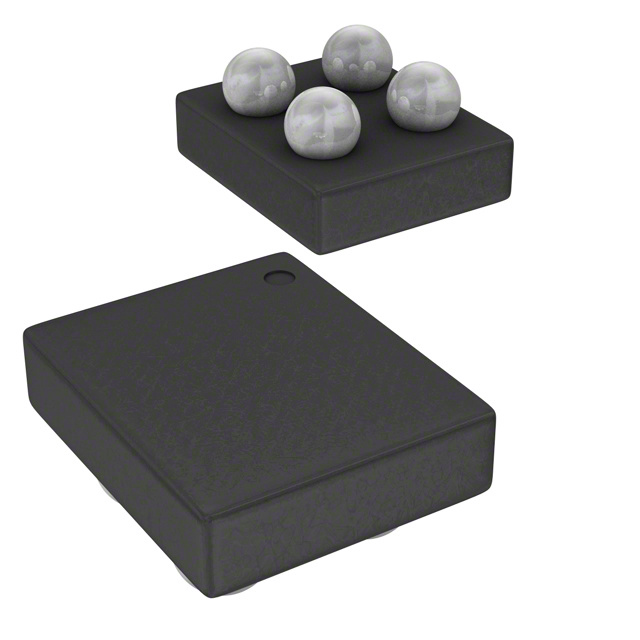

EFC4630R-TR
INTEGRATED CIRCUIT
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 4-XFBGA
- Seri / Aile Numarası
- EFC4630R
EFC4630R-TR Hakkında
EFC4630R-TR, Rochester Electronics tarafından üretilen entegre bir çift N-Channel MOSFET transistör dizisidir. Logic level gate sürüşüne sahip bu bileşen, 2.5V drive voltajında çalışmakta ve 24V Drain-Source gerilimi ile 6A maksimum sürekli dren akımı sağlamaktadır. 45mΩ on-state direnci (Rds On) ile düşük güç kaybında işlem yapabilen bu komponent, anahtarlama uygulamaları, motor kontrol devreleri, güç yönetimi ve genel amaçlı lojik kontrolü gerektiren elektronik tasarımlarda kullanılır. Surface Mount paketlemesi ile PCB entegrasyonu kolaylıkla sağlanabilir. 150°C maksimum işletme sıcaklığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A (Ta) |
| Drain to Source Voltage (Vdss) | 24V |
| FET Feature | Logic Level Gate, 2.5V Drive |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 7nC @ 4.5V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 4-XFBGA |
| Part Status | Obsolete |
| Power - Max | 1.6W |
| Rds On (Max) @ Id, Vgs | 45mOhm @ 3A, 4.5V |
| Supplier Device Package | EFCP1313-4CC-037 |
| Vgs(th) (Max) @ Id | 1.3V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
