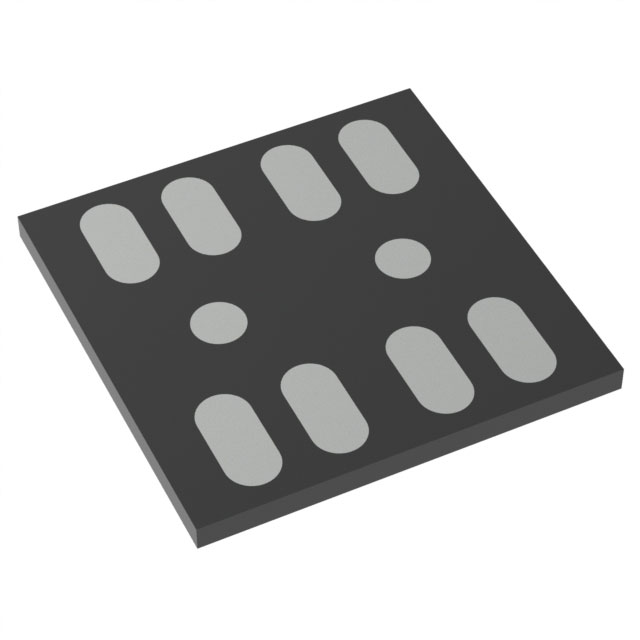

EFC2K107NUZTCG
NCH 12V 20A WLCSP DUAL
EFC2K107NUZTCG Hakkında
EFC2K107NUZTCG, onsemi tarafından üretilen dual N-Channel MOSFET transistörüdür. 12V drain-source voltaj desteği ile 20A sürekli drain akımı sağlayabilen bu komponent, 2.5V lojik seviyesi sürüş özelliğine sahiptir. Common drain konfigürasyonunda düzenlenmiş iki transistör içerir. Maksimum 2.85mOhm (4.5V, 5A) on-resistance değeri ile düşük güç kaybı sağlar. WLCSP 10-pad paket içerisinde 1.84x1.96mm boyutunda sunulur. Surface mount teknolojisiyle yüksek yoğunluklu PCB tasarımlarına uyum sağlar. 150°C çalışma sıcaklığına kadar dayanıklı tasarımdır. Anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrol ve genel amaçlı lojik uygulamalarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Ta) |
| Drain to Source Voltage (Vdss) | 12V |
| FET Feature | Logic Level Gate, 2.5V Drive |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 30nC @ 3.8V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 10-SMD, No Lead |
| Part Status | Active |
| Power - Max | 1.8W (Ta) |
| Rds On (Max) @ Id, Vgs | 2.85mOhm @ 5A, 4.5V |
| Supplier Device Package | 10-WLCSP (1.84x1.96) |
| Vgs(th) (Max) @ Id | 1.3V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
