Transistörler - FET, MOSFET - Diziler

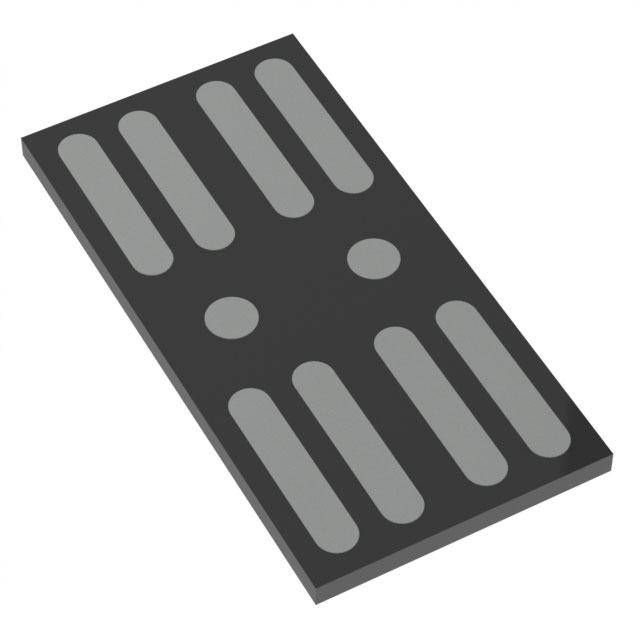

EFC2K103NUZTDG
NCH 12V 29A WLCSP DUAL
EFC2K103NUZTDG Hakkında
EFC2K103NUZTDG, onsemi tarafından üretilen dual N-channel MOSFET transistördür. 12V Drain to Source voltaj derecesi ile 40A sürekli dren akımı kapasitesine sahiptir. Logic Level Gate sürüş özelliği sayesinde 2.5V ile kontrol edilebilir. 1.8mOhm (4.5V, 5A) düşük on-state direnci ile güç kaybını minimize eder. 10-WLCSP (10-SMD, No Lead) paketinde yerleştirilen bu bileşen, 150°C maksimum çalışma sıcaklığında motor kontrol, güç yönetimi, LED sürüş ve DC/DC dönüştürücü uygulamalarında kullanılır. Aktif parça olarak tedarik edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 40A (Ta) |
| Drain to Source Voltage (Vdss) | 12V |
| FET Feature | Logic Level Gate, 2.5V Drive |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 62nC @ 6V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 10-SMD, No Lead |
| Part Status | Active |
| Power - Max | 3.3W (Ta) |
| Rds On (Max) @ Id, Vgs | 1.8mOhm @ 5A, 4.5V |
| Supplier Device Package | 10-WLCSP (3.54x1.77) |
| Vgs(th) (Max) @ Id | 1.3V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
