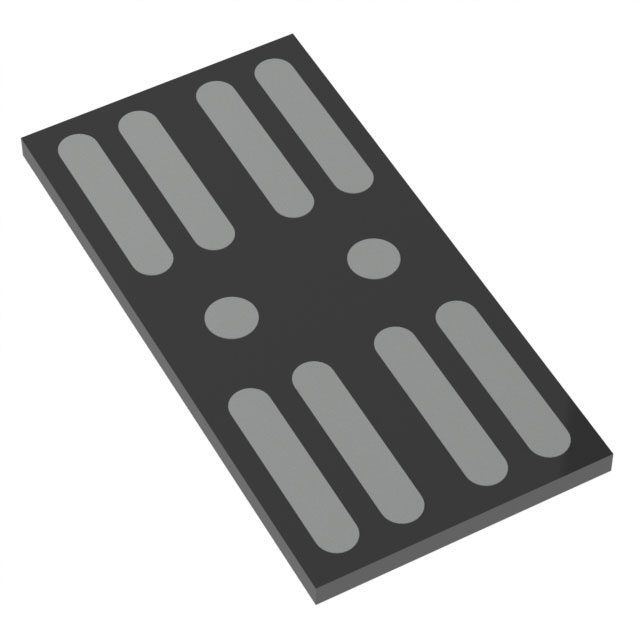

EFC2K102NUZTDG
DUAL N-CHANNEL POWER MOSFET 12V,
EFC2K102NUZTDG Hakkında
EFC2K102NUZTDG, onsemi tarafından üretilen dual N-channel Power MOSFET'tir. 12V drain-source voltaj (Vdss) ile tasarlanmış olup, 33A sürekli drenaj akımı kapasitesine sahiptir. Logic level gate sürücü özelliği ile 2.5V drive voltajında çalışabilir ve 4.5V Vgs'de 2.65mOhm on-resistance sunmaktadır. Surface mount 10-WLCSP paketinde sunulan bu bileşen, motor kontrol, switched mode power supplies (SMPS), DC-DC konverterler ve yüksek akım anahtarlama uygulamalarında kullanılır. 150°C'ye kadar çalışma sıcaklığını destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 33A (Ta) |
| Drain to Source Voltage (Vdss) | 12V |
| FET Feature | Logic Level Gate, 2.5V Drive |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 42nC @ 3.8V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 10-SMD, No Lead |
| Part Status | Active |
| Power - Max | 3.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 2.65mOhm @ 5A, 4.5V |
| Supplier Device Package | 10-WLCSP (2.98x1.49) |
| Vgs(th) (Max) @ Id | 1.3V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
