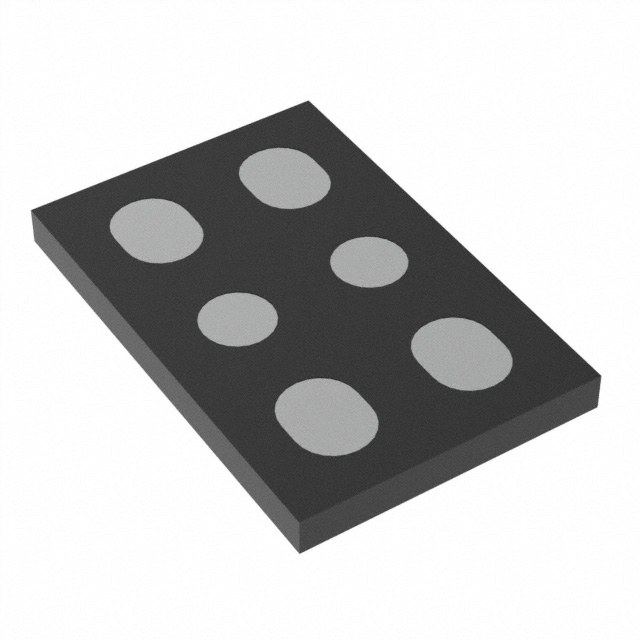

EFC2K101NUZTDG
NCH 12V 15A WLCSP DUAL
EFC2K101NUZTDG Hakkında
EFC2K101NUZTDG, onsemi tarafından üretilen dual N-channel MOSFET transistörüdür. 12V Drain-Source gerilim desteği ile 15A sürekli dren akımı kapasitesine sahiptir. Logic Level Gate özelliği sayesinde 2.5V sürülme gerilimiyle kontrol edilebilir. 6.2mOhm RDS(on) değeri ile düşük iletim direnci sağlar. WLCSP paketlemede sunulan bu bileşen, anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrolü ve DC-DC dönüştürücü tasarımlarında kullanılır. Maksimum 150°C çalışma sıcaklığında güvenli şekilde çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A (Ta) |
| Drain to Source Voltage (Vdss) | 12V |
| FET Feature | Logic Level Gate, 2.5V Drive |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 16nC @ 3.8V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, No Lead |
| Part Status | Active |
| Power - Max | 1.4W (Ta) |
| Rds On (Max) @ Id, Vgs | 6.2mOhm @ 5A, 4.5V |
| Supplier Device Package | 6-WLCSP (1.79x1.18) |
| Vgs(th) (Max) @ Id | 1.3V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
