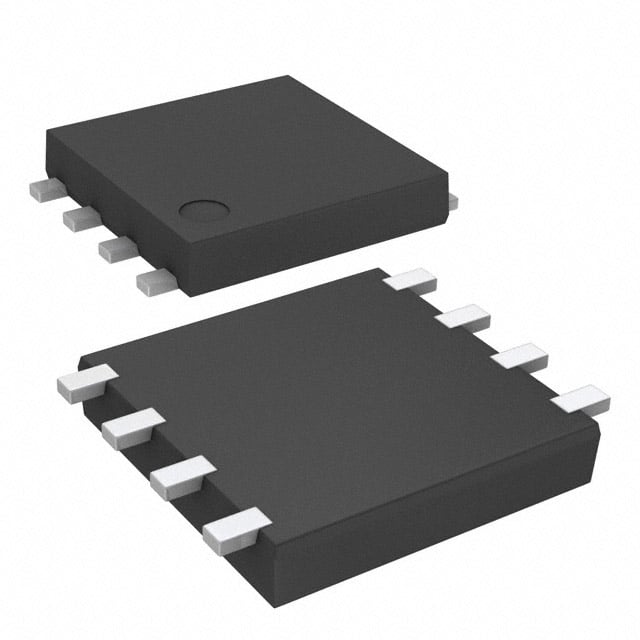

ECH8502-TL-H
TRANS NPN/PNP 100V/50V 5A 8ECH
ECH8502-TL-H Hakkında
ECH8502-TL-H, onsemi tarafından üretilen çift transistör (NPN/PNP) dizisidir. 8-pinli SMD paket içinde NPN ve PNP transistörlerin bir arada sunulduğu bu bileşen, 100V (NPN) ve 50V (PNP) kırılma geriliminde çalışır. Maksimum 5A kolektör akımı ve 290MHz transition frequency ile orta hızlı anahtarlama uygulamalarına uygundur. 1.6W güç dağıtımı kapasitesi ve 120mV doyum gerilimi (2.5A'de) kontrollü anahtarlama devrelerinde kullanılabilir. Özellikle ses amplifikatörleri, çok transistörlü kaskadlar ve push-pull çıkış aşamaları gibi uygulamalarda tercih edilir. Not: Bu ürün üretimi durdurulmuştur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 500mA, 2V |
| Frequency - Transition | 290MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power - Max | 1.6W |
| Supplier Device Package | 8-ECH |
| Transistor Type | NPN, PNP |
| Vce Saturation (Max) @ Ib, Ic | 120mV @ 125mA, 2.5A |
| Voltage - Collector Emitter Breakdown (Max) | 100V, 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
