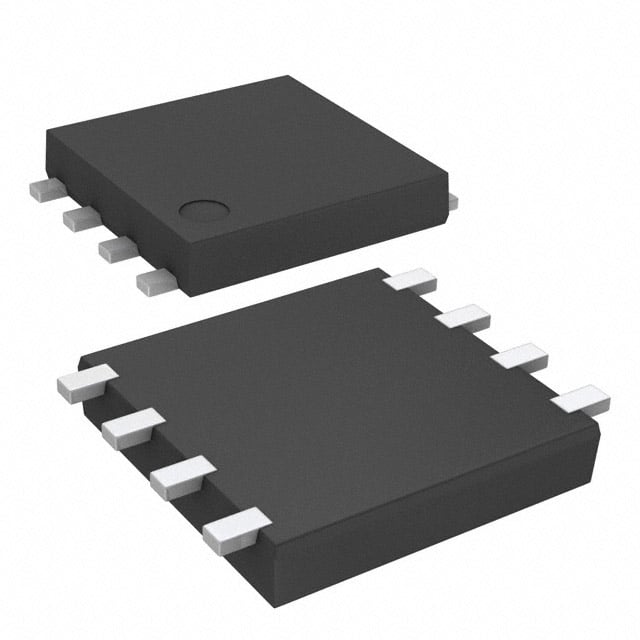

ECH8501-TL-H
TRANS NPN/PNP 30V 5A 8ECH
ECH8501-TL-H Hakkında
ECH8501-TL-H, onsemi tarafından üretilen dual NPN/PNP bipolar transistör dizisidir. 8-pin SMD flat lead paket içinde sunulan bu komponent, maksimum 5A collector akımı ve 30V collector-emitter breakdown voltajı ile çalışabilir. 280MHz transition frequency ve 200 (hFE) minimum DC current gain özelliğine sahiptir. 150°C'ye kadar çalışma sıcaklığında kullanılabilir. Düşük ICBO (100nA) ve minimal Vce saturation voltajı (110mV) sayesinde anahtarlama uygulamalarında etkin bir çözüm sunar. Entegre edilmiş transistör çiftleri nedeniyle darbe amplifikatörleri, lojik seviyeleri kontrol devreleri ve genel amaçlı anahtarlama uygulamalarında tercih edilir. Surface mount teknolojisine uygun tasarımı modern PCB'lere kolay entegrasyonunu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 500mA, 2V |
| Frequency - Transition | 280MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power - Max | 1.6W |
| Supplier Device Package | 8-ECH |
| Transistor Type | NPN, PNP |
| Vce Saturation (Max) @ Ib, Ic | 110mV @ 125mA, 2.5A |
| Voltage - Collector Emitter Breakdown (Max) | 30V |
