Transistörler - Bipolar (BJT) - RF

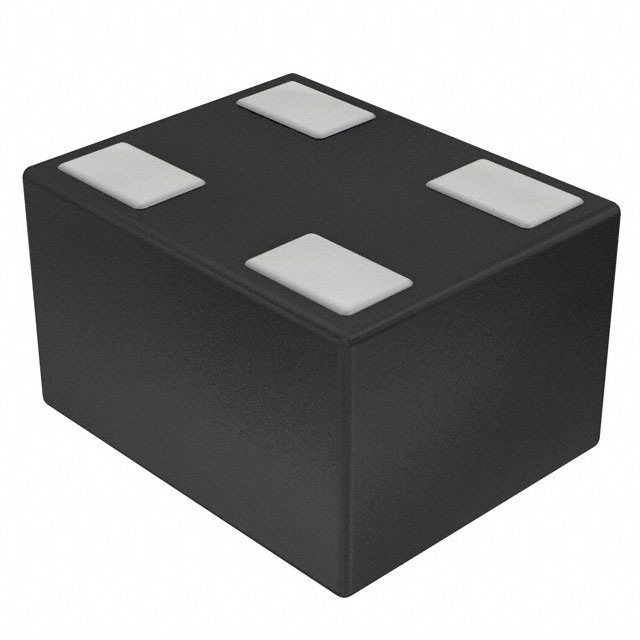

EC4H08C-TL-H
RF TRANS NPN 3.5V 24GHZ ECSP1008
- Üretici
- onsemi
- Paket/Kılıf
- 4-UFDFN
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- EC4H08C
EC4H08C-TL-H Hakkında
EC4H08C-TL-H, onsemi tarafından üretilen RF NPN transistördür. 24GHz transition frequency ile yüksek frekanslı uygulamalar için tasarlanmıştır. Maksimum 15mA kollektör akımı ve 3.5V gerilimine dayanıklı bu bileşen, 2GHz'de 1.5dB noise figure ile düşük gürültü performansı sağlar. 17dB kazanç karakteristiği ile RF sinyal yükselten devre tasarımlarında kullanılabilir. Surface mount ECSP1008 paketinde gelen komponent, mobil iletişim, radar sistemleri ve mikrodalgal haberleşme uygulamalarında tercih edilir. Maksimum 50mW güç kapasitesi ile sınırlı güç bütçesi olan tasarımlara uygundur. Çalışma sıcaklığı 150°C'ye kadar çıkabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 5mA, 1V |
| Frequency - Transition | 24GHz |
| Gain | 17dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.5dB @ 2GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 4-UFDFN |
| Part Status | Obsolete |
| Power - Max | 50mW |
| Supplier Device Package | 4-ECSP1008 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 3.5V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
