Transistörler - Bipolar (BJT) - Diziler

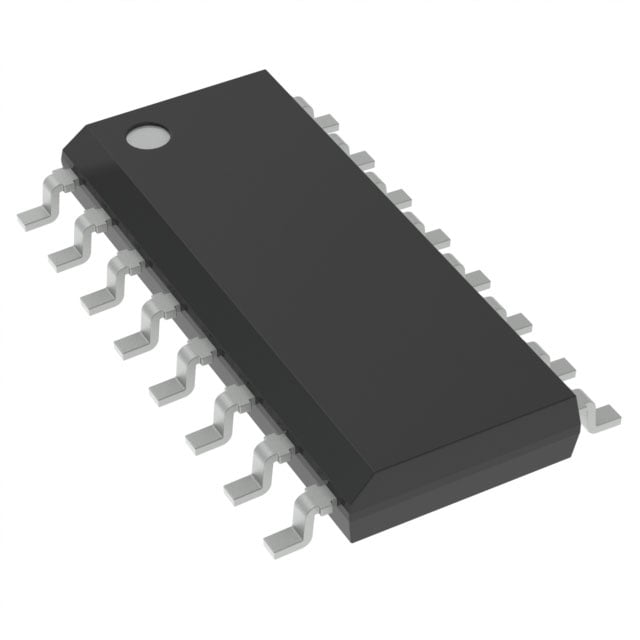

E-ULQ2003D1
TRANS 7NPN DARL 50V 0.5A 16SO
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 16-SO
- Seri / Aile Numarası
- ULQ2003
E-ULQ2003D1 Hakkında
STMicroelectronics tarafından üretilen ULQ2003D1, 7 adet NPN Darlington transistörün tek pakette birleştirildiği bir dizi bileşendir. 16-pin SO (Small Outline) pakette sunulan bu komponent, maksimum 500mA kolektör akımı ve 50V gerilim dayanımına sahiptir. Darlington yapısı sayesinde 1000'in üzerinde DC akım kazancı (hFE) sağlayan bu transistör dizisi, röle sürücüsü, motor kontrolü, yüksek akım gerektiren anahtar uygulamaları ve endüstriyel otomasyonda yaygın olarak kullanılmaktadır. SMD montaj teknolojisi ile üretilmiş olan bileşen, 150°C maksimum çalışma sıcaklığında güvenilir performans sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Part Status | Obsolete |
| Supplier Device Package | 16-SO |
| Transistor Type | 7 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
