Zener Diyotlar - Diziler
DZ6J068S0R

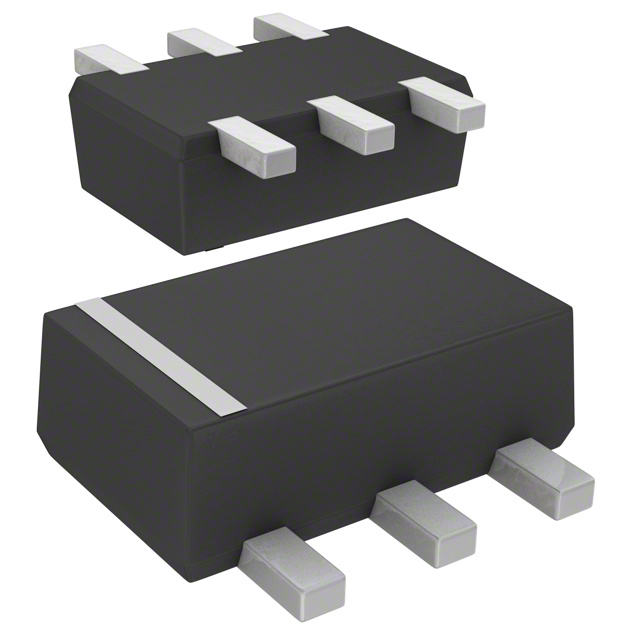

DIODE ZENER ARRAY 6.8V SMINI6
- Üretici
- Panasonic
- Paket/Kılıf
- 6-SMD
- Kategori
- Zener Diyotlar - Diziler
- Seri / Aile Numarası
- DZ6J068S0R
DZ6J068S0R Hakkında
Panasonic DZ6J068S0R, 6.8V nominal zener voltajına sahip bir zener diyot dizisidir. 2 pair common anode konfigürasyonunda tasarlanmış olan bu komponent, surface mount SMini6-F3-B paketinde sunulmaktadır. 150 mW maksimum güç derecelendirmesi ile aşırı voltaj koruması ve referans voltaj uygulamalarında kullanılır. 30 Ohms maksimum impedansı ve 100 nA @ 4V ters sızıntı akımı özellikleri sahiptir. 1V forward voltajı @ 10mA'de ölçülmüştür. Entegre devre besleme hatlarında koruma, voltaj düzenlemesi ve sinyal sınırlama devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Pair Common Anode |
| Current - Reverse Leakage @ Vr | 100 nA @ 4 V |
| Impedance (Max) (Zzt) | 30 Ohms |
| Mounting Type | Surface Mount |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Market |
| Power - Max | 150 mW |
| Supplier Device Package | SMini6-F3-B |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 6.8 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
