Zener Diyotlar - Diziler
DZ5S100D0R

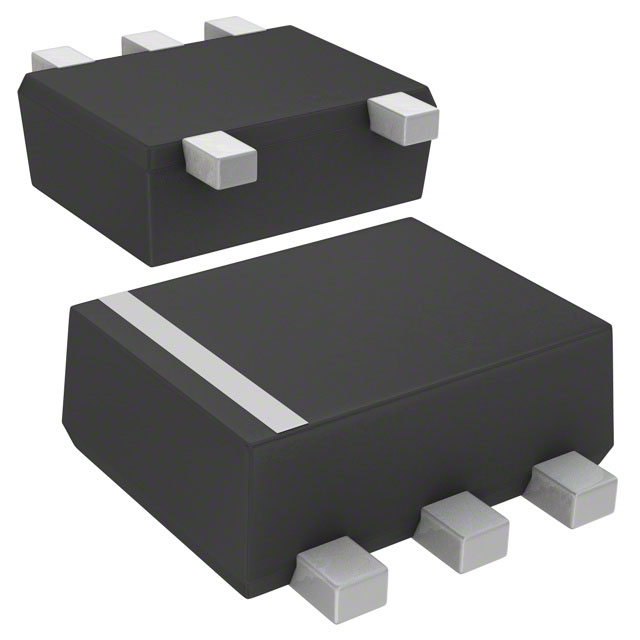

DIODE ZENER ARRAY 10V SSMINI5
- Üretici
- Panasonic
- Paket/Kılıf
- SOT-665
- Kategori
- Zener Diyotlar - Diziler
- Seri / Aile Numarası
- DZ5S100D0R
DZ5S100D0R Hakkında
DZ5S100D0R, Panasonic tarafından üretilen 10V nominal Zener diyot dizisidir. SSMini5-F4-B paketinde sunulan bu komponent, 2 çift ortak anode yapılandırmasına sahiptir. 150 mW maksimum güç yeteneğine ve 30 Ohms maksimum impedansa sahip olan bu Zener diyot, voltaj regülasyonu ve koruma uygulamalarında kullanılır. 50 nA tersine sızıntı akımı ve 1V ileri voltajı özellikleri ile hassas devre tasarımlarında voltaj referansı olarak veya sinyal devrelerinin korunması için tercih edilir. Surface mount tipi montaj özelliği ile moderne PCB tasarımlarına entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Pair Common Anode |
| Current - Reverse Leakage @ Vr | 50 nA @ 7 V |
| Impedance (Max) (Zzt) | 30 Ohms |
| Mounting Type | Surface Mount |
| Package / Case | SOT-665 |
| Part Status | Market |
| Power - Max | 150 mW |
| Supplier Device Package | SSMini5-F4-B |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 10 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
