Zener Diyotlar - Diziler

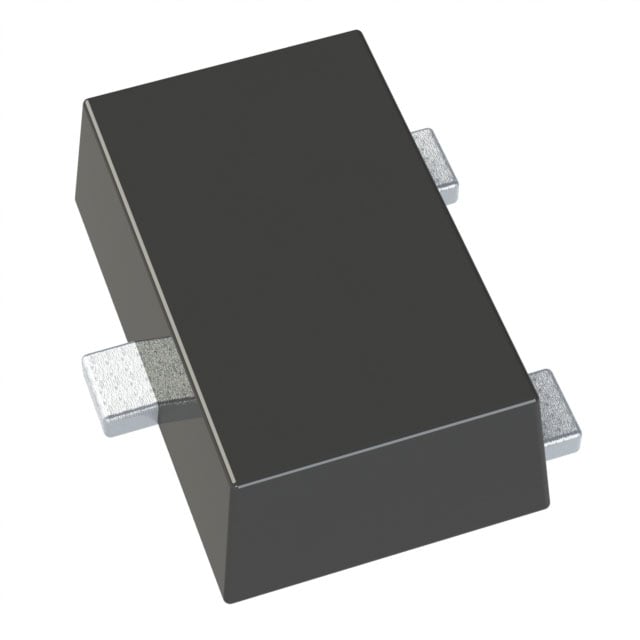

DZ23C8V2-7
DIODE ZENER ARRAY 8.2V SOT23-3
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SOT-23F
- Kategori
- Zener Diyotlar - Diziler
- Seri / Aile Numarası
- DZ23C8V2
DZ23C8V2-7 Hakkında
DZ23C8V2-7, Diodes Incorporated tarafından üretilen 8.2V nominal değerine sahip Zener diyot dizisidir. SOT-23-3 paketinde sunulan bu komponent, 1 pair common cathode konfigürasyonunda tasarlanmıştır. 300 mW maksimum güç disipasyon kapasitesi ve ±5% tolerans ile voltaj regülasyonu, koruma ve referans uygulamalarında kullanılır. 7 Ohms maksimum impedans değeri ile hızlı dinamik cevap sağlar. -65°C ile 150°C arasındaki geniş işletme sıcaklığı aralığında çalışabilir. Surface mount teknolojisi ile PCB tasarımlarına kolayca entegre edilebilen kompakt bir çözüm sunar. Voltaj tutarlılığı gerektiren analog devreler, güç kaynakları ve sinyal koruma uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 1 Pair Common Cathode |
| Impedance (Max) (Zzt) | 7 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C |
| Package / Case | SOT-23-3 Flat Leads |
| Part Status | Market |
| Power - Max | 300 mW |
| Supplier Device Package | SOT-23F |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 8.2 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
