Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
DTD543XETL

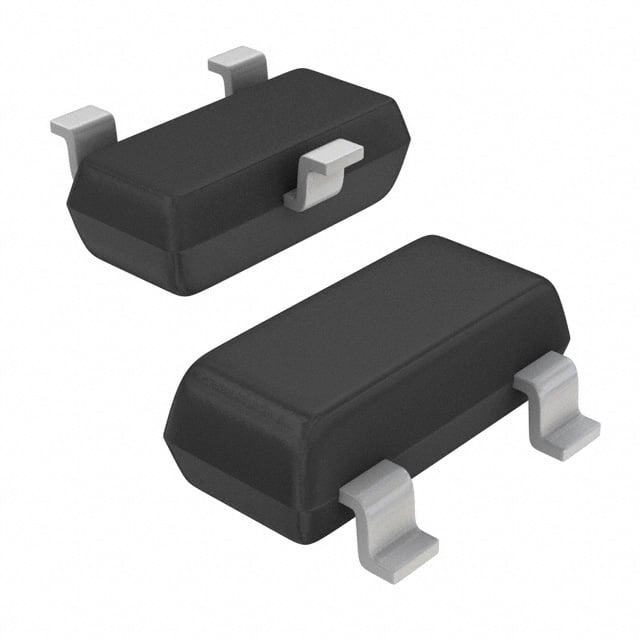

TRANS PREBIAS NPN 150MW EMT3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-75
- Seri / Aile Numarası
- DTD543X
DTD543XETL Hakkında
DTD543XETL, ROHM Semiconductor tarafından üretilen NPN tipi ön beslemeli (pre-biased) bipolar transistördür. SC-75 (SOT-416) SMD paket içinde gelen bu komponent, 150mW maksimum güç dağılımı ile tasarlanmıştır. 500mA maksimum kolektor akımı ve 260MHz geçiş frekansı ile orta hızlı anahtarlama uygulamalarında kullanılmaya uygundur. İç direnç yapısı (base 4.7kΩ, emitter-base 10kΩ) sayesinde harici bias dirençleri gerektirmeden doğrudan lojik devrelerine bağlanabilir. 12V maksimum kolektor-emitter voltajı ile düşük voltaj uygulamalarında tercih edilir. Sinyal anahtarlaması, darbe genişliği modülasyonu ve dijital lojik sürücü uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 140 @ 100mA, 2V |
| Frequency - Transition | 260 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-75, SOT-416 |
| Part Status | Active |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | EMT3 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 12 V |
