Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

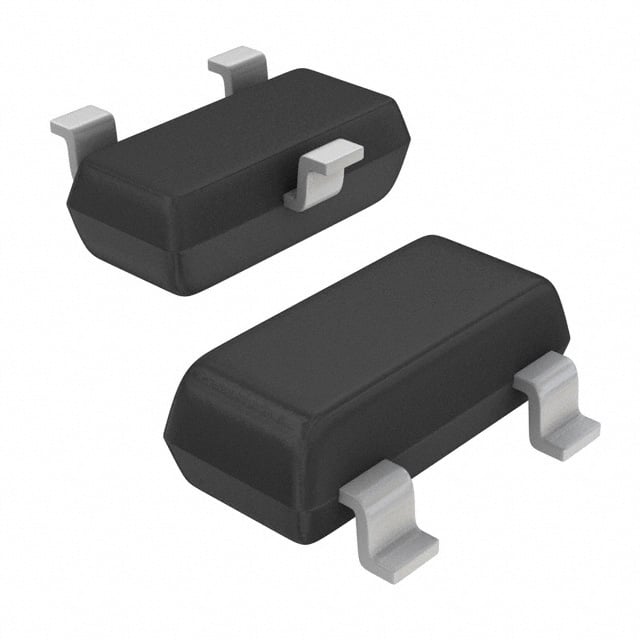

DTD523YETL
TRANS PREBIAS NPN 150MW EMT3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-75
- Seri / Aile Numarası
- DTD523
DTD523YETL Hakkında
DTD523YETL, ROHM Semiconductor tarafından üretilen ön beslemeli (pre-biased) NPN bipolar transistördür. SC-75 (SOT-416) yüzey monte paketinde sunulan bu komponent, 150mW güç kapasitesi ve 500mA maksimum collector akımı ile anahtarlama uygulamalarında kullanılır. 260MHz transition frekansı ile hızlı switching işlemlerine uygun olup, gömülü baz ve emitter dirençleri (sırasıyla 2.2kΩ ve 10kΩ) sayesinde ek harici direnç gerektirmeyerek devre tasarımını basitleştirir. 12V maksimum VCE breakdown voltajı ve 140 minimum DC current gain (hFE) değerleri ile sinyal amplifikasyonu ve dijital anahtarlama devreleri için uygundur. Düşük collector cutoff akımı (500nA) standby uygulamalarında enerji tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 140 @ 100mA, 2V |
| Frequency - Transition | 260 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-75, SOT-416 |
| Part Status | Active |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 2.2 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | EMT3 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 12 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
