Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

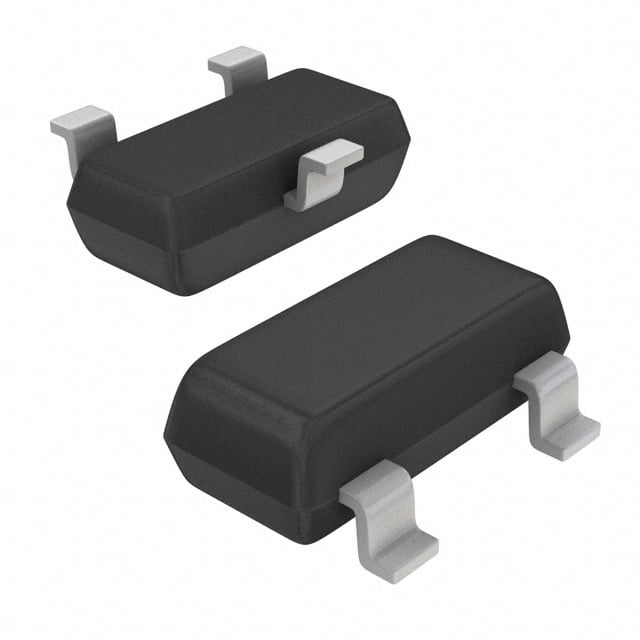

DTD513ZETL
TRANS PREBIAS NPN 150MW EMT3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-75
- Seri / Aile Numarası
- DTD513Z
DTD513ZETL Hakkında
DTD513ZETL, ROHM Semiconductor tarafından üretilen NPN tipi ön beslemeli (pre-biased) bipolar transistördür. SC-75/SOT-416 SMD paketinde sunulan bu komponent, dahili baz ve emitter-baz dirençleri (sırasıyla 1kΩ ve 10kΩ) ile entegre olarak tasarlanmıştır. Maksimum 500mA kolektör akımı ve 150mW güç dağıtım kapasitesi ile düşük güçlü anahtarlama uygulamalarında kullanılır. 260MHz transition frekansı sayesinde hızlı sinyalleme gerektiren devrelerde yer alabilir. 12V kolektör-emitter kırılma gerilimi ve 140 minimum DC kazanç (100mA, 2V'de) ile sinyal amplifikasyonu ve dijital lojik kontrol uygulamalarında tercih edilir. Ön beslemeli yapısı nedeni ile harici baz direnci gerektirmediğinden PCB tasarımında alan tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 140 @ 100mA, 2V |
| Frequency - Transition | 260 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-75, SOT-416 |
| Part Status | Active |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 1 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | EMT3 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 12 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
