Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

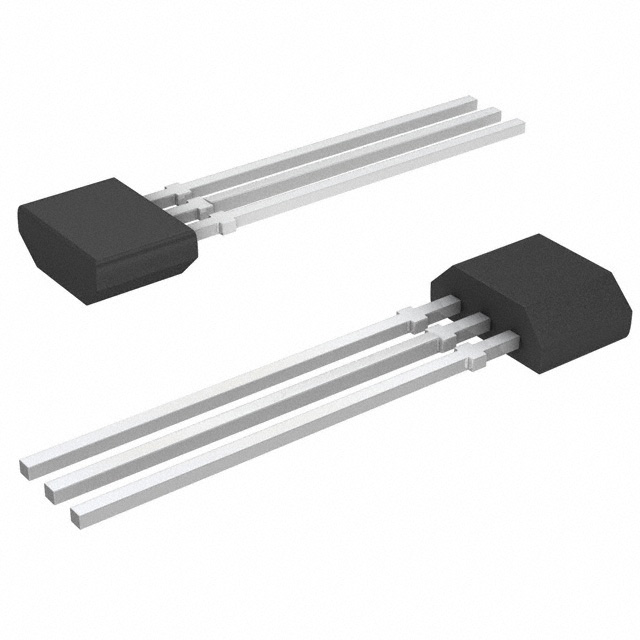

DTC144TSA-BP
TRANSISTOR TO-92
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- DTC144TSA
DTC144TSA-BP Hakkında
DTC144TSA-BP, Micro Commercial Components tarafından üretilen NPN tipinde ön beslemeli (pre-biased) bir bipolar jonksiyon transistörüdür. TO-92 paketinde sunulan bu transistör, entegre baz direnci (47 kOhm) sayesinde basit anahtarlama ve amplifikasyon uygulamalarında direkt olarak kullanılabilir. 100 mA kolektör akımı kapasitesi, 250 MHz geçiş frekansı ve 50V gerilim dayanımı ile düşük sinyalli elektronik devrelerde, lojik seviyeleri değiştirmek veya küçük akımları kontrol etmek için uygundur. Tüketici elektroniği, endüstriyel kontrol ve sensör uygulamalarında yaygın olarak tercih edilir. Maksimum 300 mW güç tüketimi ile enerji açısından tasarafıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 47 kOhms |
| Supplier Device Package | TO-92S |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
