Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

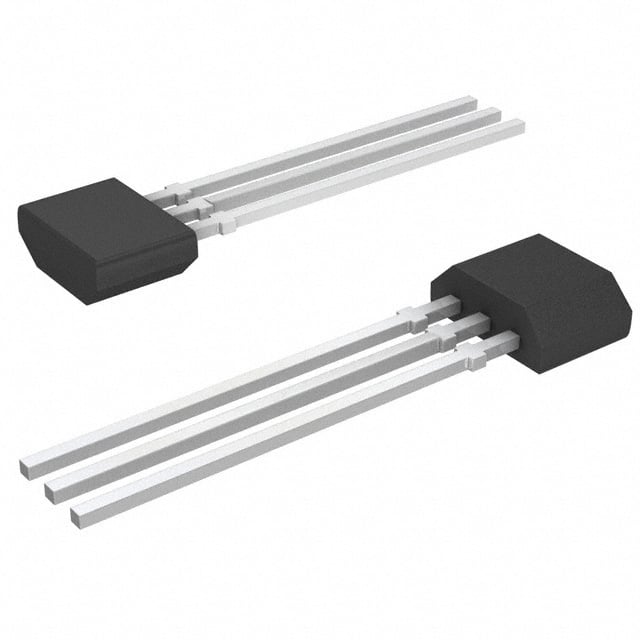

DTC143ESA-BP
TRANSISTOR TO-92
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- DTC143ESA
DTC143ESA-BP Hakkında
DTC143ESA-BP, Micro Commercial Components tarafından üretilen NPN tipi ön beslemeli transistördür. TO-92 paketinde sunulan bu komponent, entegre diyot yapısı ile birlikte gelir. 100mA maksimum kollektör akımı ve 50V çökme gerilimi ile çeşitli anahtarlama ve sinyal işleme uygulamalarında kullanılır. Dahili 4.7kΩ taban ve emiter-taban dirençleri sayesinde harici ön beslenmeye ihtiyaç duymaz. 250MHz geçiş frekansı ile orta hızlı lojik devrelerinde, röle sürücülerinde ve LED kontrolü uygulamalarında tercih edilir. 300mW güç tüketim kapasitesi, kompakt tasarımı ile gömülü sistemler ve endüstriyel kontrol devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 10mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 4.7 kOhms |
| Supplier Device Package | TO-92S |
| Transistor Type | NPN - Pre-Biased + Diode |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
