Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

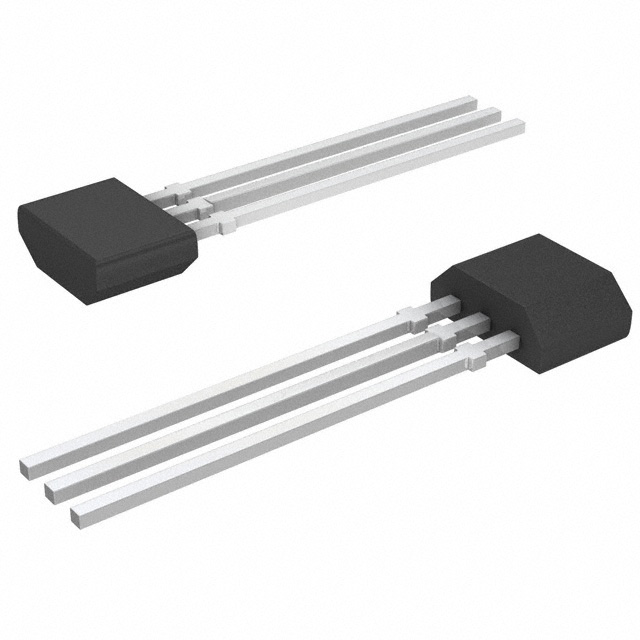

DTC124ESA-BP
TRANSISTOR TO-92
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- DTC124ESA
DTC124ESA-BP Hakkında
DTC124ESA-BP, Micro Commercial Components tarafından üretilen NPN tipinde ön beslemeli transistördür. TO-92 paketinde sunulan bu komponent, entegre baz ve emitter dirençleri (her biri 22 kΩ) ile donatılmıştır. 100 mA maksimum kollektör akımı, 50V VCEO breakdown voltajı ve 300 mW maksimum güç dağılımı kapasitesi ile sinyal anahtarlaması ve düşük seviye lojik uygulamalarında kullanılır. 250 MHz transition frekansı, hızlı anahtarlama işlemleri için uygun hale getirir. Sabit ön beslemeli konfigürasyonu sayesinde harici byas bileşenleri gerektirmez ve kompakt devre tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 56 @ 5mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | TO-92S |
| Transistor Type | NPN - Pre-Biased + Diode |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
