Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

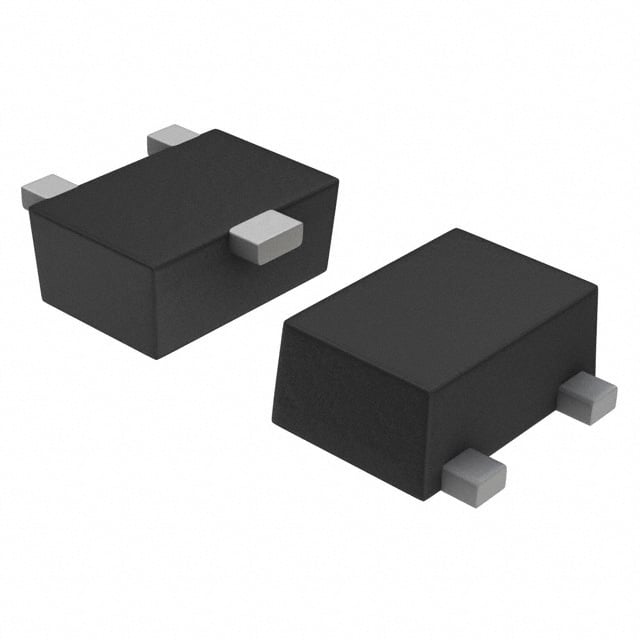

DTC123JM-TP
NPNDIGITALTRANSISTORSSOT-723
- Paket/Kılıf
- SOT-723
- Seri / Aile Numarası
- DTC123JM
DTC123JM-TP Hakkında
DTC123JM-TP, Micro Commercial Components tarafından üretilen NPN tipinde ön beslemeli dijital transistördür. SOT-723 yüzey montajlı paketinde sunulan bu komponent, maksimum 100 mA kollektör akımı ve 250 MHz transition frekansı ile çalışabilir. 50V kollektör-emitter breakdown voltajı ve 300mV saturasyon voltajı özellikleri ile düşük güç uygulamalarında (maksimum 100 mW) tercih edilir. Dijital lojik devreleri, sürücü uygulamaları ve anahtarlama görevlerinde yaygın olarak kullanılır. 80 minimum DC akım kazancı (10mA, 5V'de) ile sinyal amplifikasyonu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 10mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-723 |
| Part Status | Active |
| Power - Max | 100 mW |
| Supplier Device Package | SOT-723 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
