Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

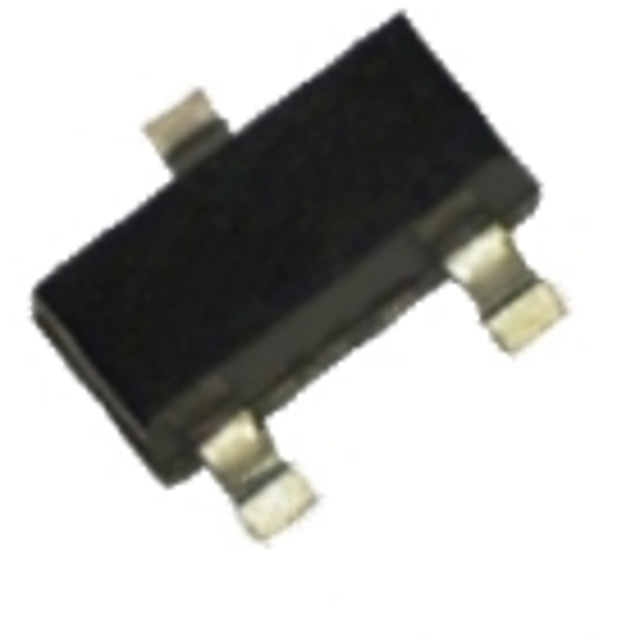

DTC123JKA
TRANS PRE-BIASED 200MA SOT-23
- Üretici
- Rectron USA
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- DTC123
DTC123JKA Hakkında
DTC123JKA, Rectron USA tarafından üretilen ön beslemeli NPN bipolar junction transistördür. SOT-23 yüksek entegreli paketinde sunulan bu bileşen, maksimum 100mA kolektör akımı ve 200mW güç disipasyonu kapasitesine sahiptir. Dahili 2.2kΩ base ve 46.2kΩ emitter-base dirençleri ile birlikte diode yapısı içermektedir. 250MHz transition frekansı ve 50V breakdown voltajı ile hızlı anahtarlama uygulamalarında kullanılabilir. Entegre ön beslemeli yapısı sayesinde harici bias ağı gerektirmeksizin lojik seviyelerde doğrudan çalıştırılabilir. Sensör arabirimleri, darbe shaping devreleri, dijital lojik sürücüler ve düşük güçlü anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 10mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 2.2 kOhms |
| Resistor - Emitter Base (R2) | 46.2 kOhms |
| Supplier Device Package | SOT-23 |
| Transistor Type | NPN - Pre-Biased + Diode |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
