Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

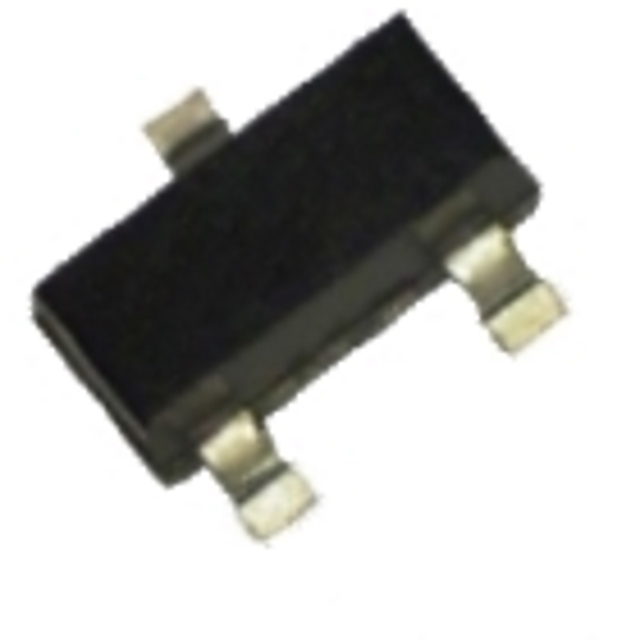

DTC123JCA
TRANS PRE-BIASED 200MA SOT-23
- Üretici
- Rectron USA
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- DTC123JCA
DTC123JCA Hakkında
DTC123JCA, Rectron USA tarafından üretilen ön beslemeli NPN transistörüdür. Entegre base ve emitter dirençleri (R1: 2.2kΩ, R2: 46.2kΩ) ile birlikte gelen bu komponent, doğrudan lojik devrelerine bağlanabilir. 100mA maksimum collector akımı, 250MHz transition frekansı ve 50V breakdown voltajı ile orta seviye anahtarlama uygulamalarında kullanılır. SOT-23 yüzey montaj paketi ile kompakt tasarımlar için uygundur. 200mW maksimum güç tüketimiyle düşük enerjili uygulamalarda tercih edilir. Lojik buffer, driver devrelerine ve sinyal anahtarlamaya uygun tasarımlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 10mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 2.2 kOhms |
| Resistor - Emitter Base (R2) | 46.2 kOhms |
| Supplier Device Package | SOT-23 |
| Transistor Type | NPN - Pre-Biased + Diode |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
