Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

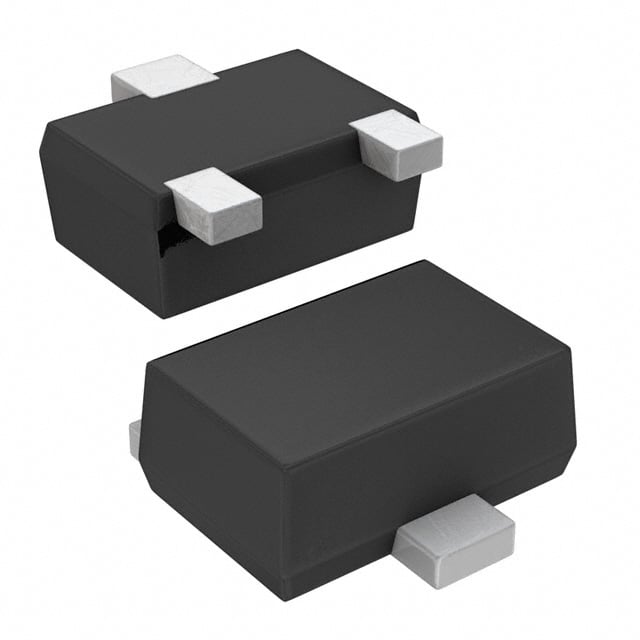

DTC114EUBTL
TRANS PREBIAS NPN 200MW UMT3F
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-85
- Seri / Aile Numarası
- DTC114EU
DTC114EUBTL Hakkında
DTC114EUBTL, ROHM Semiconductor tarafından üretilen NPN tipi ön beslemeli (pre-biased) bipolar junction transistördür. SC-85 yüzey montaj paketinde sunulan bu bileşen, maksimum 200mW güç tüketimi ve 50V collector-emitter breakdown voltajı ile çalışır. Entegre 10kΩ base ve emitter-base direnç değerleriyle önceden yapılandırılmış olup, 50mA maksimum collector akımı sınırlamasına sahiptir. 250MHz transition frequency ile yüksek hızlı anahtarlama uygulamalarında ve lojik seviye uyarlaması gereken devrelerde kullanılır. Özellikle sinyal amplifikasyonu, anahtarlama ve hızlı dalma devrelerinde tercih edilir. Ancak bileşen yeni tasarımlar için önerilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-85 |
| Part Status | Not For New Designs |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | UMT3F |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
