Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
DTC114ESA-BP

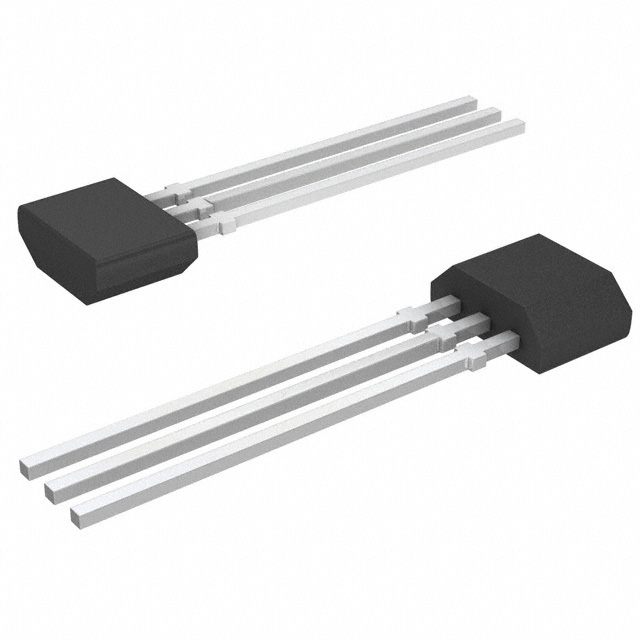

TRANSISTOR TO-92
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- DTC114ESA
DTC114ESA-BP Hakkında
DTC114ESA-BP, Micro Commercial Components tarafından üretilen NPN tipinde ön beslemeli transistördür. TO-92 paketinde sunulan bu komponent, entegre 10kΩ baz ve emitter-baz dirençleri ile birlikte diyot içermektedir. 100mA maksimum kolektör akımı, 50V kat kesme gerilimi ve 250MHz transition frekansına sahiptir. 300mW güç dağıtım kapasitesiyle düşük sinyal amplifikasyonu, lojik seviyeleri ayarlama, elektronik anahtarlama ve ön beslemeli uygulamalarda kullanılır. Ön beslemeli yapısı sayesinde harici biyaz direnci gerektirmez ve kompakt tasarımlarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | TO-92S |
| Transistor Type | NPN - Pre-Biased + Diode |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
