Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

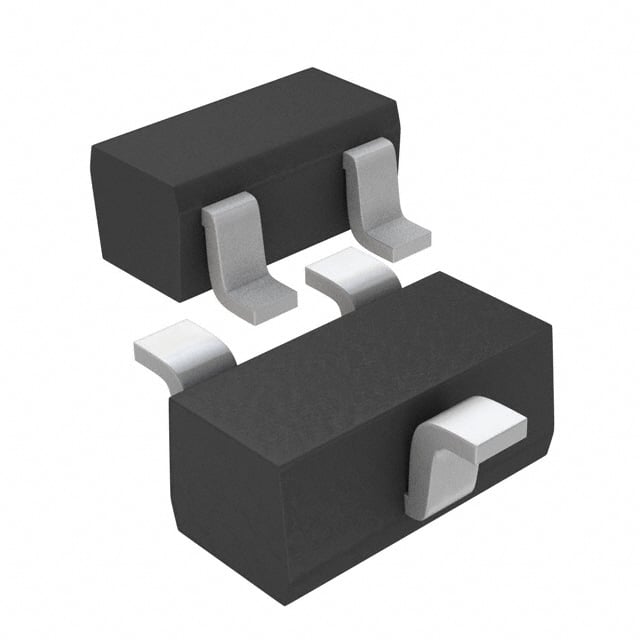

DTC114EEFRATL
TRANS PREBIAS NPN 150MW EMT3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-75
- Seri / Aile Numarası
- DTC114EE
DTC114EEFRATL Hakkında
DTC114EEFRATL, ROHM Semiconductor tarafından üretilen NPN tipi ön beslemeli (pre-biased) transistördür. SC-75 (SOT-416) SMD paketinde sunulan bu bileşen, maksimum 50mA kolektör akımı ve 150mW güç disipasyonu kapasitesine sahiptir. Entegre 10kΩ base ve 10kΩ emitter-base dirençleriyle donatılmış olan transistör, 250MHz geçiş frekansı ile sinyal anahtarlaması ve amplifikasyon uygulamalarında kullanılır. 50V BVCEO dökümü gerilimi ile güvenli çalışma sınırları sunar. Düşük kolektör cutoff akımı (500nA) sayesinde uygulamalar enerji verimliliği sağlar. DC akım kazancı (hFE) 5mA kolektör akımında minimum 30 seviyesindedir. Yüksek hassasiyet gerektiren sinyal işleme devrelerinde, anahtar uygulamalarında ve ses frekansı amplifikasyon aşamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-75, SOT-416 |
| Part Status | Active |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | EMT3 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500nA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
