Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

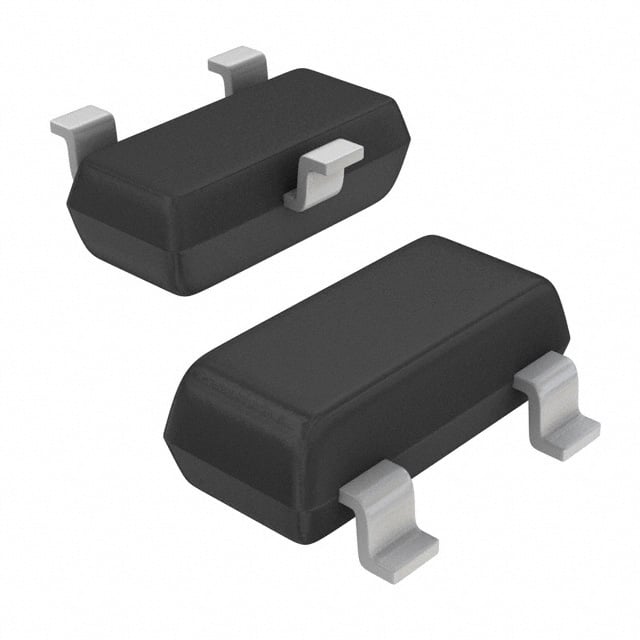

DTB543EETL
TRANS PREBIAS PNP 150MW EMT3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-75
- Seri / Aile Numarası
- DTB543
DTB543EETL Hakkında
DTB543EETL, ROHM Semiconductor tarafından üretilen PNP tipinde ön beslemeli (pre-biased) bipolar transistördür. SC-75 (SOT-416) yüzey montajlı pakette sunulan bu bileşen, 150 mW maksimum güç dağıtımı ve 500 mA maksimum kolektör akımı ile çalışabilir. Dahili 4.7 kΩ base ve emitter-base dirençleri ile ön beslemeli yapısı sayesinde, basit konfigürasyonlar gerektiren uygulamalarda hızlı entegrasyon sağlar. 115 minimum DC akım kazancı (100mA, 2V koşullarında) ve 260 MHz transition frekansı ile orta hızlı anahtarlama işlemleri için uygundur. 12 V maksimum kolektor-emitter diyot gerilimi ve 300 mV satürasyon gerilimi, güç yönetimi ve sinyal anahtarlaması uygulamalarında kullanılabilir. Özellikle tüketici elektroniği, endüstriyel kontrol ve ses amplifikatörü devreleri gibi alanlarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 115 @ 100mA, 2V |
| Frequency - Transition | 260 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-75, SOT-416 |
| Part Status | Active |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 4.7 kOhms |
| Supplier Device Package | EMT3 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 12 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
