Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

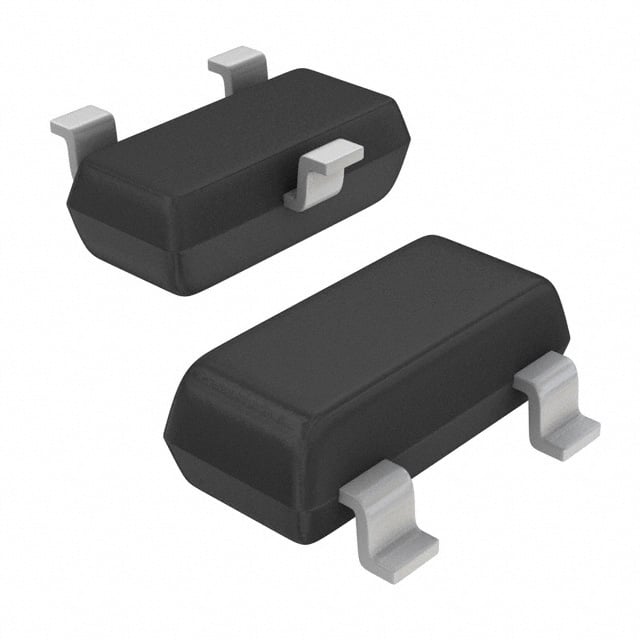

DTB523YETL
TRANS PREBIAS PNP 150MW EMT3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-75
- Seri / Aile Numarası
- DTB523
DTB523YETL Hakkında
DTB523YETL, ROHM Semiconductor tarafından üretilen PNP tipi ön beslemeli bipolar junction transistördür (BJT). SC-75 (SOT-416) yüzey montajlı pakette sunulan bu komponent, maksimum 150mW güç tüketimi ve 500mA kolektor akımı kapasitesi ile çalışır. 260MHz transition frekansı sayesinde orta frekanslı uygulamalara uygundur. Entegre base ve emitter dirençleri (sırasıyla 2.2kΩ ve 10kΩ) ile ön beslemeli tasarım, kullanıcı tarafındaki harici önyargı devresine olan ihtiyacı ortadan kaldırır. 12V kolektor-emitter bozulma voltajı ve 140 minimum DC akım kazancı (hFE) ile genel amaçlı anahtarlama ve sinyal işleme uygulamalarında tercih edilir. Kompakt SMD paketlemesi, müteakip tasarımlar için alan tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 140 @ 100mA, 2V |
| Frequency - Transition | 260 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-75, SOT-416 |
| Part Status | Active |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 2.2 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | EMT3 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 12 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
