Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

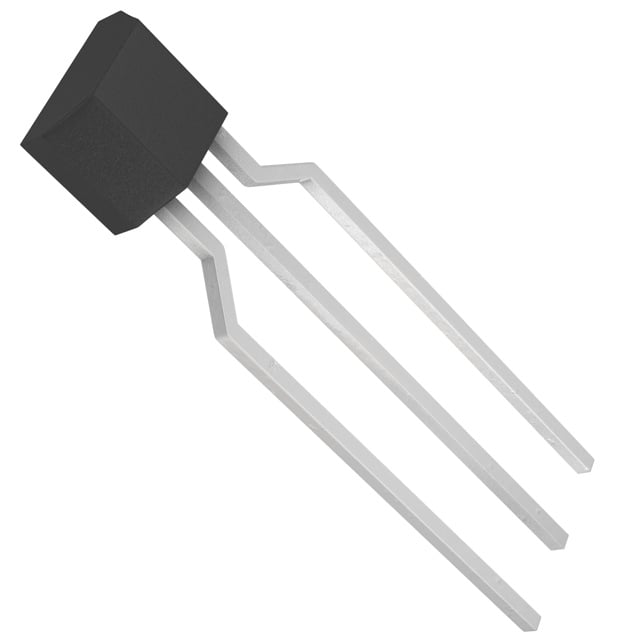

DTB113ZSTP
TRANS PREBIAS PNP 300MW SPT
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-72 Formed Leads
- Seri / Aile Numarası
- DTB113Z
DTB113ZSTP Hakkında
DTB113ZSTP, ROHM Semiconductor tarafından üretilen PNP tipi ön beslemeli (pre-biased) bipolar transistördür. SC-72 kasa ile Through Hole montajı destekler. Maksimum 500mA kolektör akımı ve 300mW güç disipasyonu kapasitesine sahiptir. 200 MHz geçiş frekansı ile orta hızlı anahtarlama uygulamalarında kullanılabilir. Entegre 1kΩ taban direnci ve 10kΩ emiter-taban direnci içerir, bu da harici biyaslandırma gerektirmeyen basit devre tasarımını sağlar. 50V maksimum Vce(breakdown) voltajı ile güvenli çalışma aralığı belirlenmiştir. Sinyal anahtarlaması, darbe işleme ve mantık seviyeleri arasında arayüz uygulamalarında uygulanır. Bileşen eski (obsolete) olarak işaretlenmiştir, alternatif seçeneklerin değerlendirilmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 56 @ 50mA, 5V |
| Frequency - Transition | 200 MHz |
| Mounting Type | Through Hole |
| Package / Case | SC-72 Formed Leads |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 1 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | SPT |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 2.5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
