Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
DTA144ESA-BP

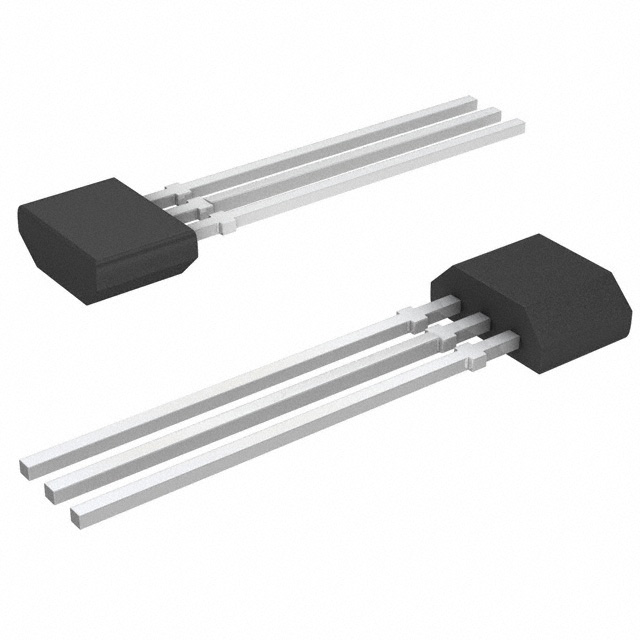

TRANSISTOR TO-92
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- DTA144ESA
DTA144ESA-BP Hakkında
DTA144ESA-BP, Micro Commercial Components tarafından üretilen PNP tipinde ön beslemeli transistör ve entegre diyot içeren bir bileşendir. TO-92 paketinde sunulan bu transistör, 100 mA maksimum kolektör akımı ve 250 MHz transition frequency ile çalışır. Entegre 47 kOhm base ve emitter-base dirençleri ile sabit akım kaynakları, anahtarlama devreleri ve bas-seviye sürücü uygulamalarında kullanılır. 50V VCEO breakdown voltajı ve 300 mW maksimum güç derecelendirmesi ile kontrol ve sinyal işleme uygulamalarında tercih edilir. TO-92 through-hole montajı sayesinde geleneksel PCB tasarımlarına kolayca uyarlanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 68 @ 5mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | TO-92S |
| Transistor Type | PNP - Pre-Biased + Diode |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
