Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

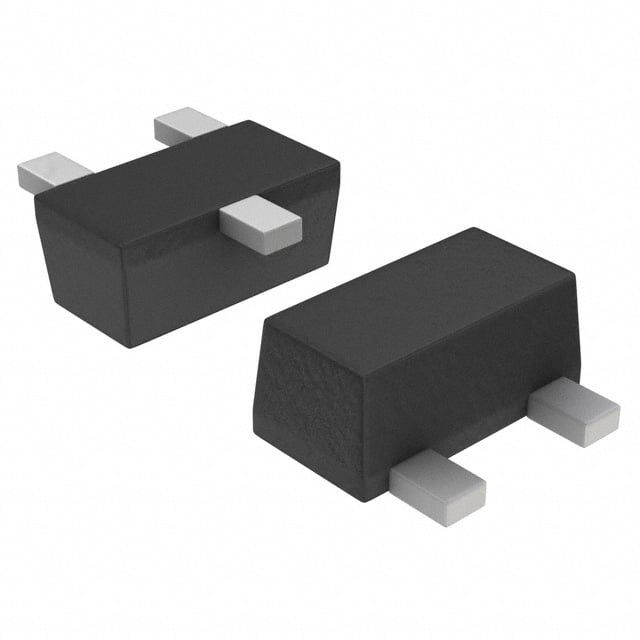

DTA114TXV3T1G
TRANS PREBIAS PNP 200MW SC89-3
DTA114TXV3T1G Hakkında
DTA114TXV3T1G, onsemi tarafından üretilen ön beslemeli (pre-biased) PNP transistörüdür. SC-89 SMD paketinde sunulan bu bileşen, entegre baz direnci (10kΩ) içerir ve düşük sinyal uygulamalarında anahtar görevi görebilir. 100mA maksimum kolektör akımı, 160 minimum DC akım kazancı ve 50V BVCEO gerilim dayanımı ile genel amaçlı amplifikasyon ve anahtarlama devrelerinde kullanılabilir. 200mW güç yeterliliği ile sınırlı güçlü uygulamalara uygundur. Ön beslemeli yapısı nedeniyle sadece iki harici direnç gerekerek devre tasarımını basitleştirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SC-89, SOT-490 |
| Part Status | Obsolete |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 10 kOhms |
| Supplier Device Package | SC-89-3 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
