Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

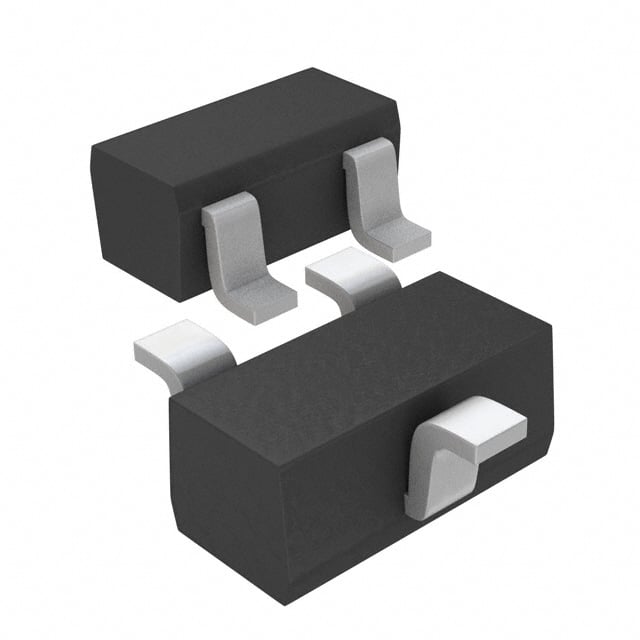

DTA114TETL
TRANS PREBIAS PNP 150MW EMT3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-75
- Seri / Aile Numarası
- DTA114
DTA114TETL Hakkında
DTA114TETL, ROHM Semiconductor tarafından üretilen PNP tipi pre-biased (ön beslemeli) transistördür. SC-75 (SOT-416) yüzey montaj paketi ile sağlanan bu komponent, maksimum 150mW güç tüketimine sahiptir. 100mA maksimum kolektör akımı ve 250MHz transition frequency ile hızlı anahtarlama uygulamalarında kullanılır. Entegre 10kΩ base resistörü sayesinde basit devre tasarımı sağlar. 50V collector-emitter breakdown voltajı ve 300mV saturation voltajı ile güvenilir performans sunar. Sinyal yükseltme, anahtarlama, ve düşük sinyal seviyesi amplifikasyon uygulamalarında tercih edilir. Ayrıca ön beslemeli yapısından dolayı transistör parametrelerine bağımlı olmayan stabil çalışma karakteristiği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-75, SOT-416 |
| Part Status | Active |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 10 kOhms |
| Supplier Device Package | EMT3 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
