Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

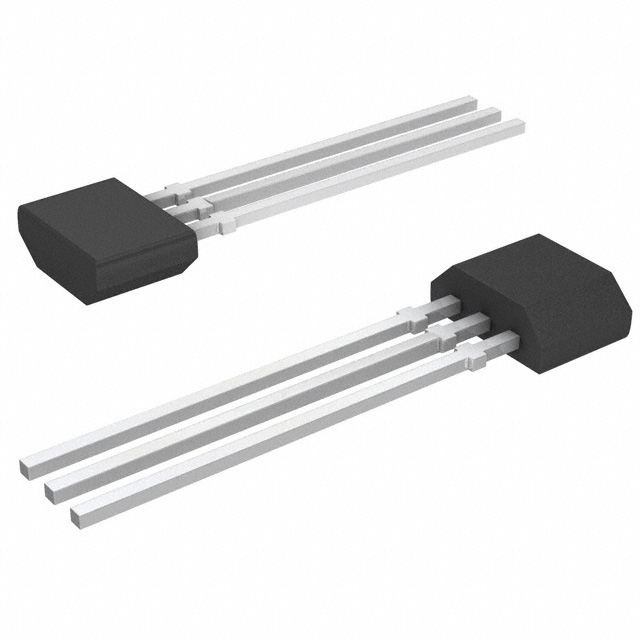

DTA114ESA-BP
TRANSISTOR TO-92
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- DTA114ESA
DTA114ESA-BP Hakkında
DTA114ESA-BP, Micro Commercial Components tarafından üretilen PNP tipinde ön beslemeli transistördür. TO-92 paket ile gelen bu komponentin maksimum kolektör akımı 100 mA, toplam disipasyon gücü 300 mW'tır. Entegre 10 kΩ taban ve 10 kΩ emitter-taban dirençleri bulunmaktadır. Geçiş frekansı 250 MHz olan bu transistör, 50 V maksimum kolektör-emitter gerilimi ile çalışabilir. DC akım kazancı 5 mA/5V koşullarında minimum 30 değerine sahiptir. Anahtarlama ve amplifikasyon uygulamalarında, özellikle hızlı anahtarlama gerektiren devreler ile düşük frekanslı sinyal işleme uygulamalarında kullanılır. Ön beslemeli yapısı sayesinde dış taban direnci gerektirmez. Dipnot: Ürün üretim dışı (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | TO-92S |
| Transistor Type | PNP - Pre-Biased + Diode |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
