Diyotlar - Doğrultucular - Tekil

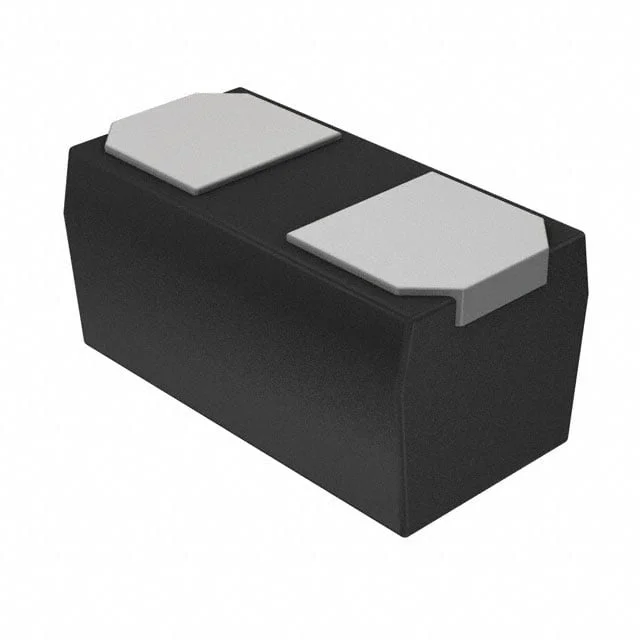

DSR01S30SL,L3F
DIODE SCHOTTKY 30V 100MA SL2
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- DSR01S30SL
DSR01S30SL,L3F Hakkında
Toshiba DSR01S30SL,L3F, 30V maksimum reverse voltajda çalışan surface mount Schottky diyottur. 100mA ortalama doğrultulmuş akım kapasitesine sahip olan bu komponent, küçük sinyal uygulamaları için tasarlanmıştır. 620mV forward voltaj düşüşü ve 700nA reverse leakage akımı ile anahtarlama devrelerinde, güç kaynakları, koruma uygulamaları ve RF devrelerinde kullanılır. SL2 SMD paketinde tedarik edilen kompakt boyutlu bu diyot, -125°C maksimum junction sıcaklığında güvenli çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 8.2pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 700 nA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 2-SMD, No Lead |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SL2 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 620 mV @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
